DC 배럴 커넥터 잭의 전기회로도 설명 부탁합니다

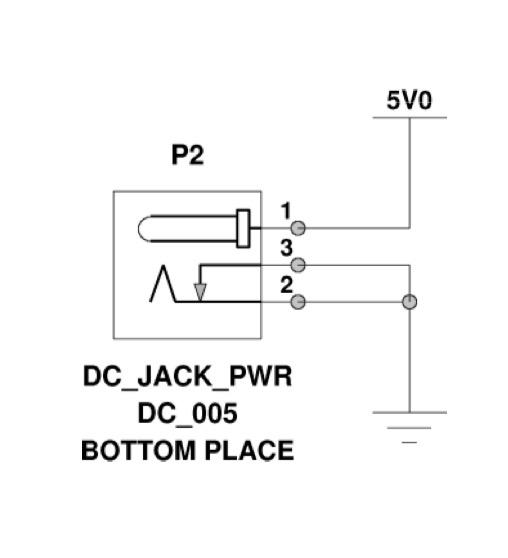

사진은 DC 배럴 잭 전기 회로도 입니다
1,2,3 이 있는데 각 극성이나 기호 설명 부탁드립니다
친절하고 자세한 답변 부탁드립니다
안녕하세요. 강세훈 전문가입니다.
DC 배럴 잭의 세 핀은 다음과 같습니다:핀 1 (상단): 플러스() 전원 입력,, 핀 2 (하단): 마이너스(-) 또는 접지(GND) .. 핀 3 (가운데): 전원 선택/스위칭 핀, 외부 전원이 연결되면 핀 1과 연결됩니다.감사합니다.
안녕하세요. 구본민 박사입니다.
DC 배럴 잭(DC Jack)의 간단한 연결을 보여주는 회로군요. 사진에 나와 있는 DC 배럴 잭에는 세 개의 핀이 있습니다. 각 핀의 극성과 역할에 대해 설명 드리겠습니다.
1.핀 1 (상단):
플러스(+) 전원 입력으로 설정된 핀입니다.
회로도에서는 5V 전원이 이 핀에 연결되어 있습니다.
DC 어댑터를 통해 입력된 전원이 이 핀을 통해 회로로 전달됩니다.
2.핀 2 (하단):
마이너스(-) 또는 접지(GND)에 해당하는 핀입니다.
회로의 공통 접지(Ground)로, 다른 전자 부품들과 전류가 순환할 수 있도록 연결됩니다.
이 핀은 전원이 제대로 동작하기 위해 반드시 연결되어야 합니다.
3.핀 3 (가운데):
전원 선택 또는 스위칭 기능을 위한 핀입니다.
보통 DC 배럴 잭에는 내부 스위치가 포함되어 있어 플러그가 꽂히면 핀 1과 연결되고, 반대로 플러그가 빠지면 핀 3이 핀 1과 분리됩니다.
이 기능을 통해, 배터리와 어댑터 전원 간 자동 전환이 가능하거나, 필요 시 특정 전원을 차단하는 용도로 사용될 수 있습니다.
동작 원리에 대해 간단하게 설명 드리면
DC 배럴 잭의 스위치 기능은 보통 핀 3을 통해 이루어집니다. 외부 전원이 연결되면 핀 3과 핀 1이 접속되면서, 전원이 흐르게 됩니다.
따라서 DC 플러그가 연결되면 핀 1과 핀 2를 통해 회로에 전원이 공급되고, 연결이 해제되면 핀 3을 통해 다른 전원을 사용할 수 있는 방식입니다.
