슬립링 사용하는 법 질문입니다!! 슬립링에 대해 설명해주세요

Question

슬립링 해서 회전하는 전선을 설계하고 싶은데

슬립링을 1번 사진 처럼 연결하는게 맞나요?

1번사진처럼 연결하게 되면 바닥에 놓아져있는 상태인데 선이 꼬일까봐 걱정되고,
2번과 같은 상태면 공중에 띄워져 있는 상태인데 어떻게 고정을 하는지 궁금합니다.

슬립링 추천해주시면 더욱 감사드립니다.

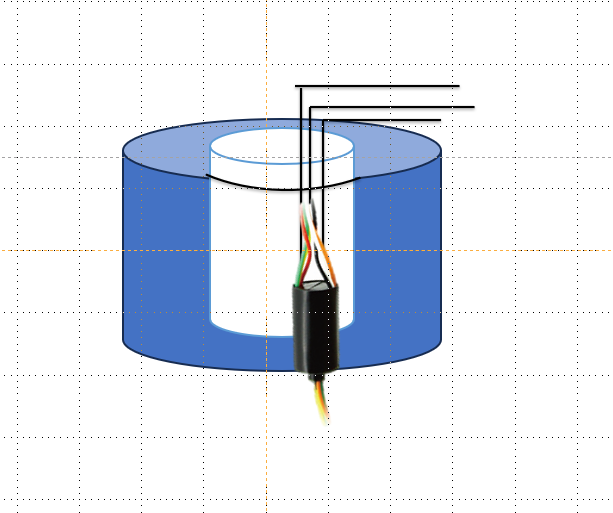

위의 1번 사진

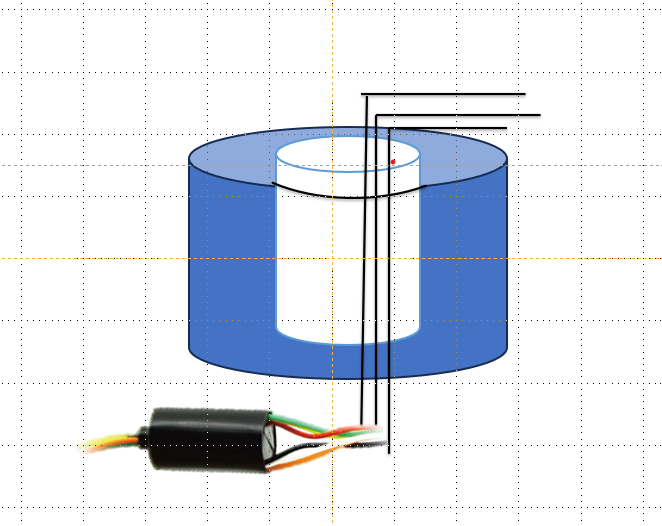

아래 2번사진입니다.

제가 하는 방법이 틀렸으면 새로 또 올리겠습니다 조언과 잔소리 많이 부탁드립니다.

•
•

Answer 1

안녕하세요. 서종현 전문가입니다.

슬립링을 연결할때 두가지 방식 모두 장단점이있습니다. 1번 사진처럼 바닥에 놓으면 선이 꼬일 위험이있지만 안정적인 설치가 가능합니다. 선이 꼬이지 않도록 충분한 여유를두고 배치하는것이 중요합니다.

2번 사진처럼 공중에 띄우는 방식은 선의 자유로운 움직임을 보장하지만 고정방법이 필요합니다. 이 경우 슬립링을 고정할수있는 브라켓을 사용하거나 적절한 지지구조를 설계해야 합니다. 슬립링 추천은 사용용도에 따라 다르지만 일반적으로 모터 제어용으로는 8핀 이상 최대 전류가 충분히 지원되는 제품을 선택하는것이 좋습니다. 예를 들어 'MOLEX'또는 'TE Connectivity'제품을 고려해보시는게 좋을것같습니다.

Answer 2

안녕하세요. 조일현 전문가입니다.

1번 연결식은 바닥에 놓는 형태로 일반적으로 사용되는 방법은 아닙니다.

이는 질문처럼 선이 꼬일 우려가 있으며, 안정성과 효율성 면에서 문제가 있을 수 있습니다.

2번 연결식이 더 일반적인이고 권장되는 방법입니다.

슬립링을 공중에 띄우는 형태로 , 회전축에 직접 장착하여 사용합니다.

이 경우 플래지 장착 또는 보어 장착 방식을 사용합니다.

장착 브래킷이나 패스너를 이용하여 슬립링을 제자리에 고정합니다.

접착제나 다른 적절한 방법을 사용하여 추가로 고정할 수 있습니다.
