벽 균열로 h빔시공을 하였습니다 그런데 잘못된 시공이라는 의견을 들었습니다

Question

1.어디가 어떻게 잘못시공되었고

2.계속 놔두면 발생할 문제점들이 어떤 것들이 있는지 알고싶습니다

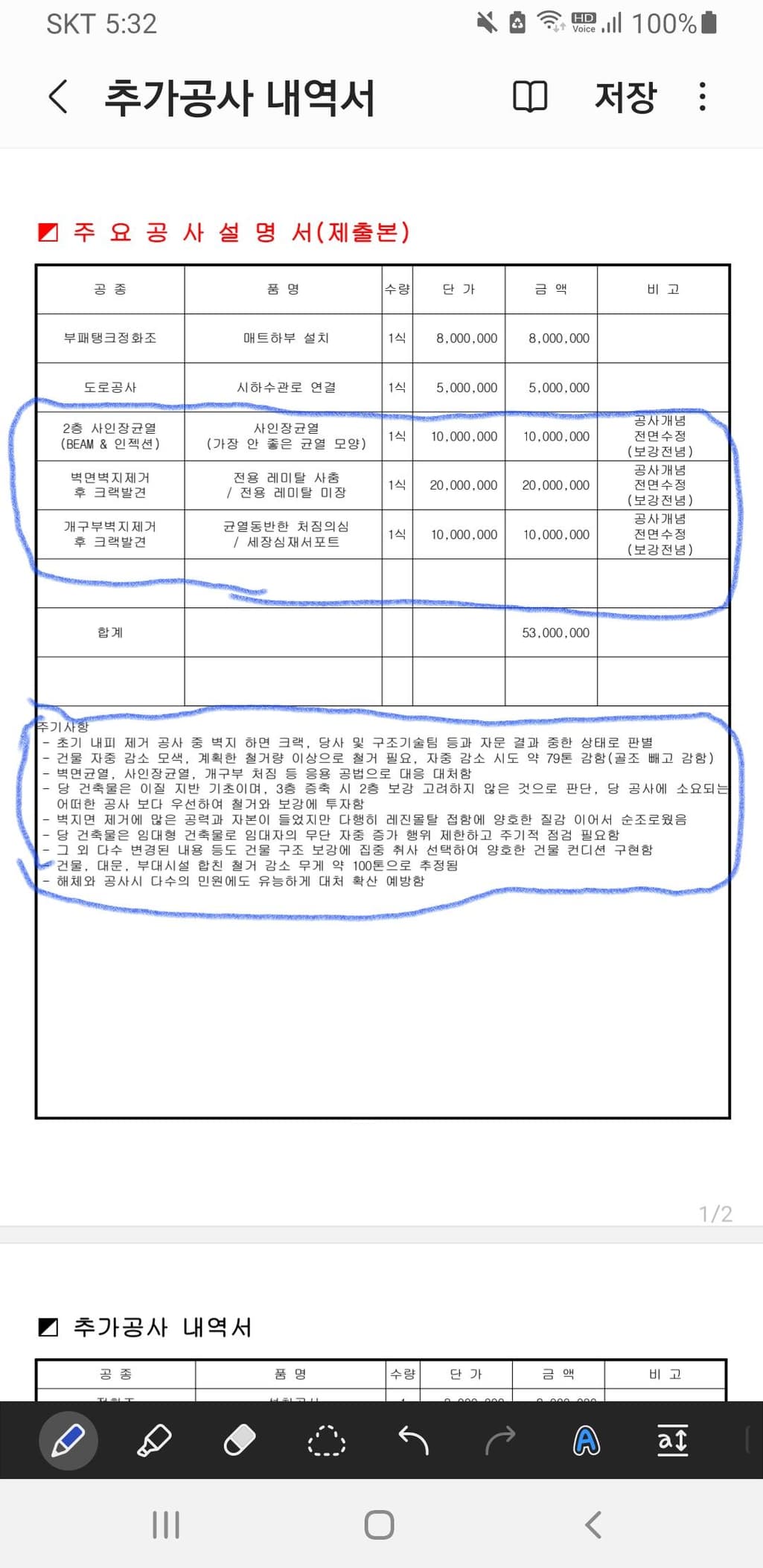

3.시공한 업체의 h빔공사 설명을 첨부하겠습니다 사진과 비교하여 제대로 시공된 것인지 궁금합니다

Answer 1

안녕하세요. 염정흠 전문가입니다.

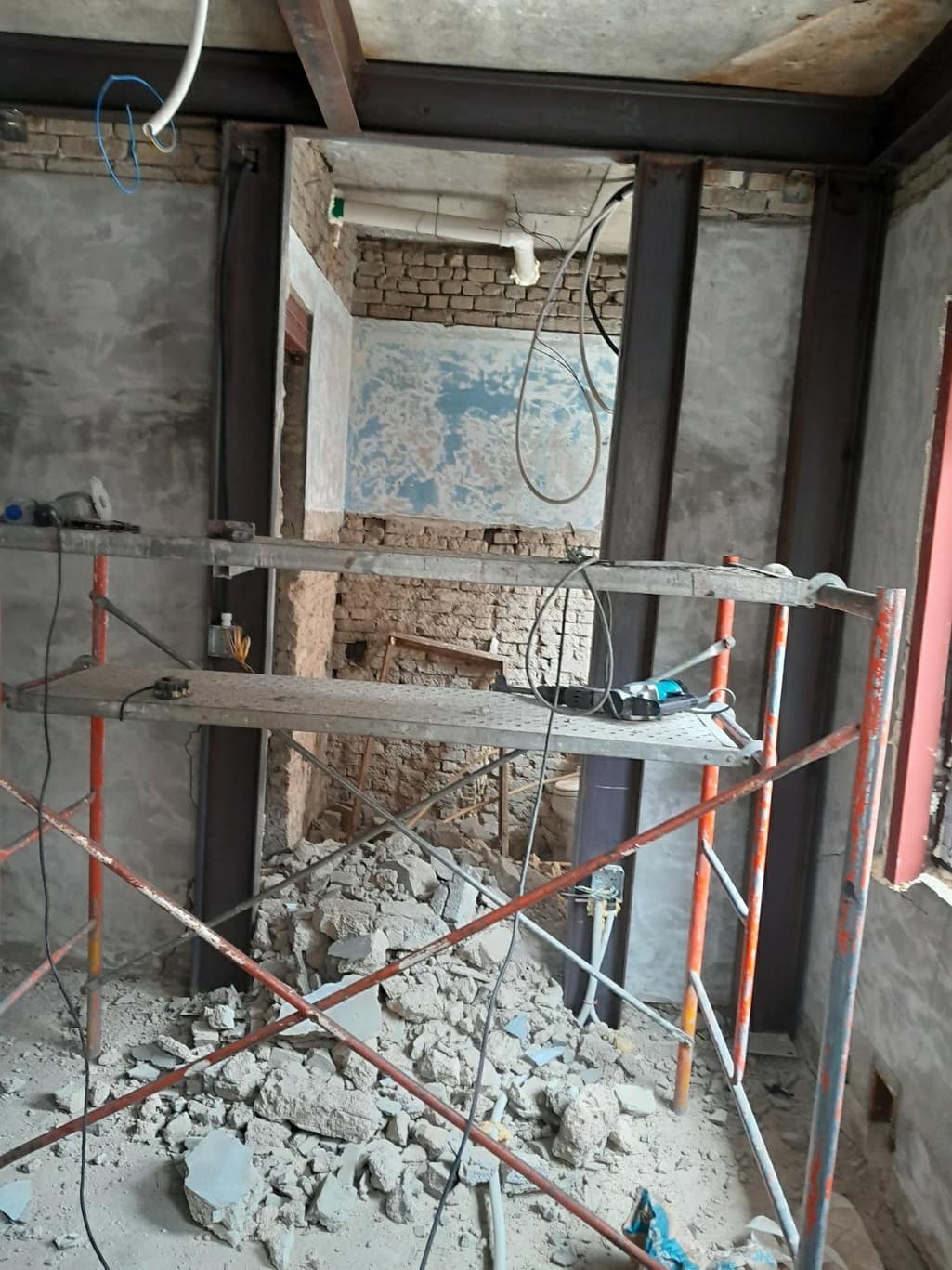

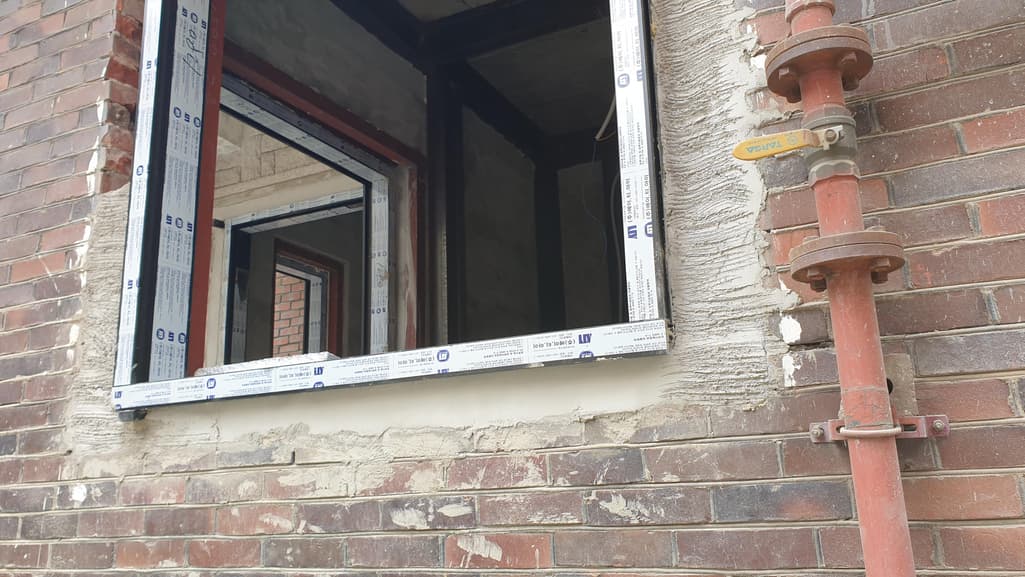

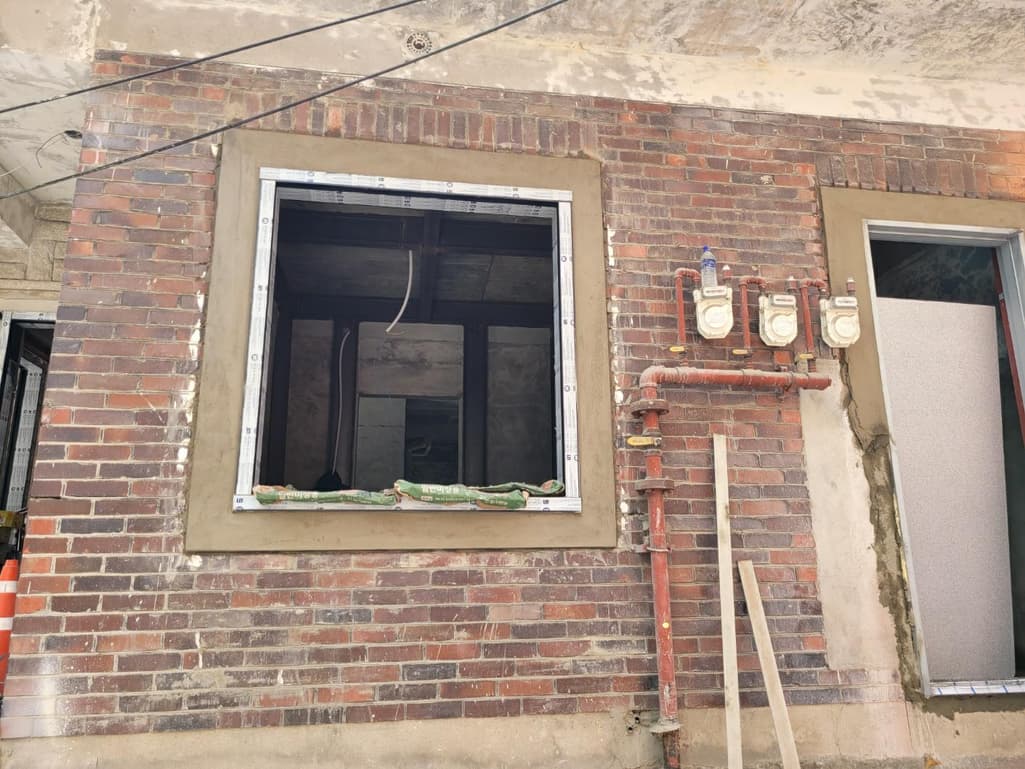

사진과 서류 만을 봐서는 알 수 없습니다. 전체적인 현장과 도면, 기존구조형식 등을 검토해야지 뭐가 잘못된 것인지 알 수 있습니다. 콘크리트 구조였다면 일체화를 위해서 철골과 기존구조체의 결합도 하겠지만 사진에서 보이는 구조는 조적조 같습니다. 조적조에 앙카를 박는 것은 효과가 없을 것이기 때문에 내부에 철골구조물을 기존 구조체를 받치듯이 만들어줍니다. 그리고 철골구조를 만들 때 용접만으로 하지 않고 강도가 확인되는 볼트를 사용하여 결합합니다. 사진에서는 용접 만으로 시공한 것처럼 보이네요. 제가 생각하는 문제점은 강도 확인이 어려운 용접이 아닐까 생각됩니다. 그리고 구조계산을 통해서 선정된 부재인지도 궁금합니다. 구조 검토가 되지 않았다면 안전성이 보장되지 않습니다.
