P, Q=Pr, pf(역률), rf(무효율) 질문이요.

Question

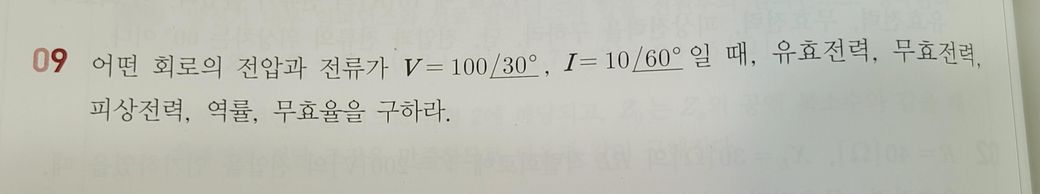

1. 문제에서 임피던스 각 θ=-30°가 나왔고 역률은 임피던스 각 θ에 cos를 해주면 되는 것으로 아는데 무효율은 왜 용량성인데 -0.5가 아니고 풀이의 답이 +0.5인가요? 무효율 범위는 -1≤sinθ≤1인데 이해가 안가네요.

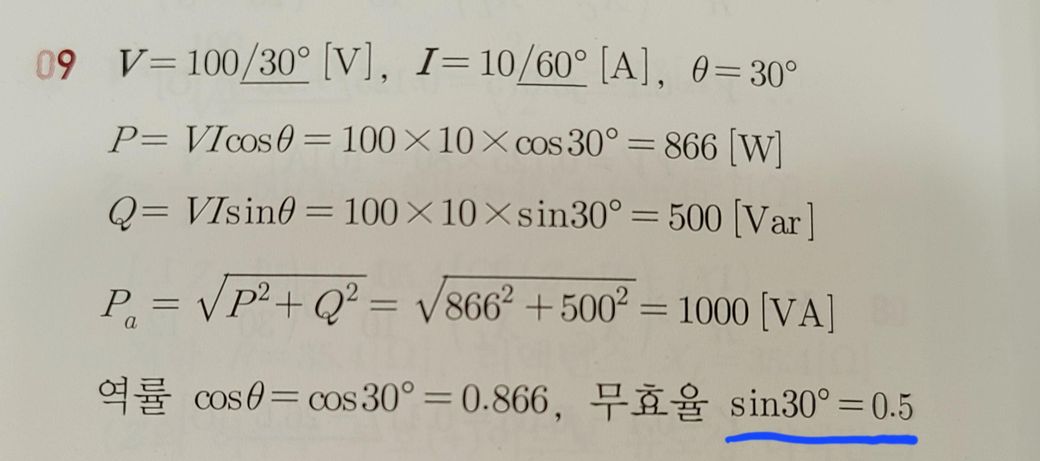

2. 풀이에서 임피던스 각 θ=-30°가 아닌 위상차 θ=30°를 사용한 이유가 있나요? 풀이에서 P, Q=Pr, pf(역률), rf(무효율)을 θ= -30°가 아닌 +30°를 사용을 했는데 이해가 안갑니다.

•
•
•

Answer 1

안녕하세요. 조일현 전문가입니다.

1.문제에서는 임피던스 각 θ=−30∘ 로 주어졌습니다.

이는 부하 용량성이며 따라서 sin(−30∘)=−0.5 가 맞습니다.

하지만 풀이에는 무효율이 +0.5로 계산되었습니다.

무효율 범위는 −1≤sinθ≤1 이 맞으며 무효율은 음수 값을 가질 수 있습니다.

1. 풀이에 대한 +30∘은 확인해 볼 필요가 있습니다.

   문제에서 주어진 θ=−30∘를 기준으로 본다면 역률은 0.866 이고 무효율은 -0.5가 되어야 맞습니다.
