전기선 질문드립니다 후방카메라입니다
중고차 산지 좀되서 후카가 꺼졋다 켜졌다하더라구요
센터페시아나 글러브쪽 살짝 데미지주면 또 정상되서
배선문제인걸 확인했습니다
센터페시아뜯어서 보니 배선이 엉켜있더라구요.
어쩌다 풀려버려져서 어떻게 배열되어있는지를 모릅니다.
몰라서 이것저것해보다가 안되서 여기다 적어봐요
첫번째 사진은

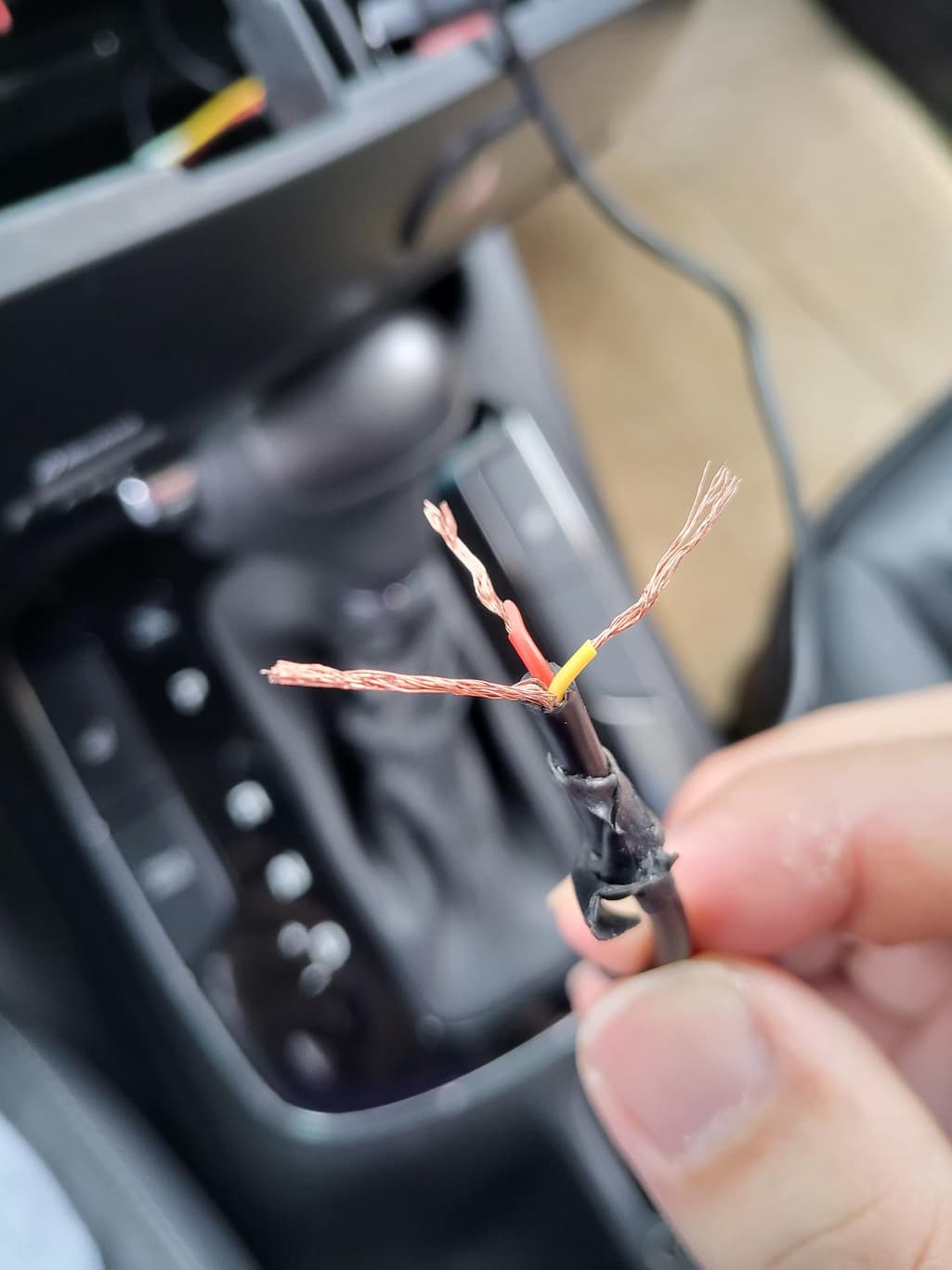

네비선이구요 3.5 이어폰잭처럼생김

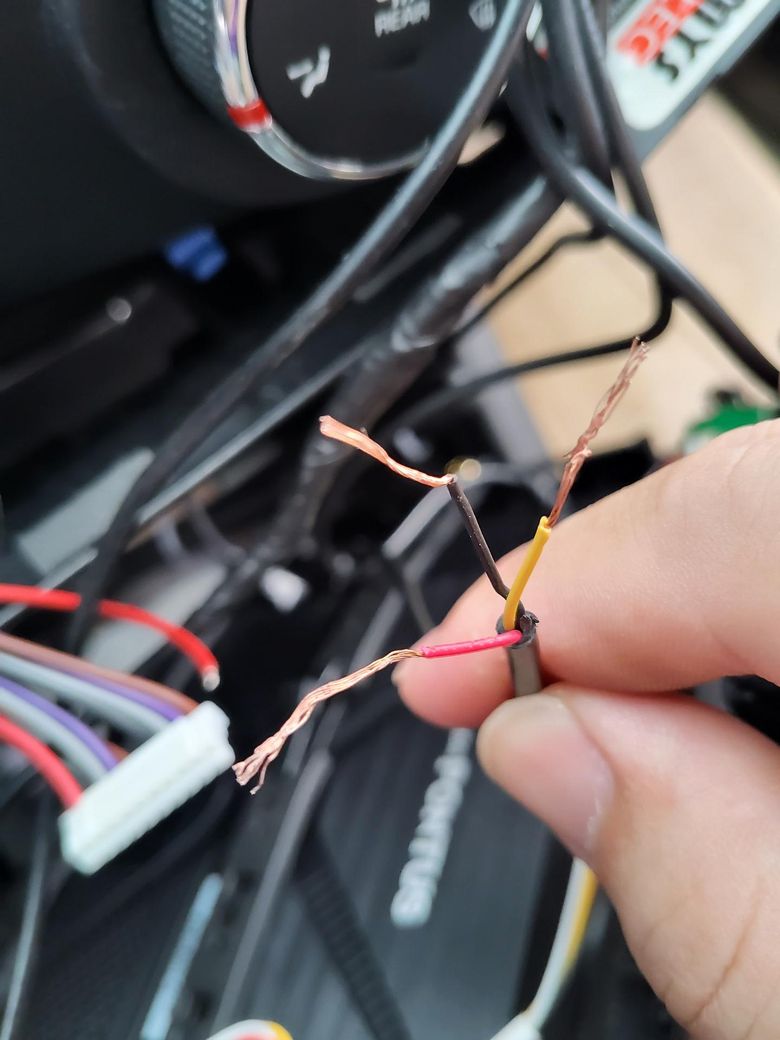

두번째 선은 후방카메라 선입니다
빨강 노랑 사이에 알수없는 선이 있습니다
어떻게 배선해야할까요
3개의 답변이 있어요!
안녕하세요. 조규현 전문가입니다.
중고차 후방카메라의 전원과 신호선 배선 문제로 인해 불안정한 동작이 발생하는 것으로 보입니다. 후방카메라 선은 일반적으로 전원선(보통 빨강)과 영상 신호선(보통 노랑)으로 구성되며, 알 수 없는 선은 접지선이나 제어선일 가능성이 있습니다. 이들 선의 정확한 연결 위치와 역할은 차량 및 후방카메라 제조사의 배선도를 확인하는 것이 가장 안전하며, 배선을 무작정 바꾸는 것은 고장의 원인이 될 수 있으므로 주의가 필요합니다.
사진에서 네비게이션 선과 후방카메라 선이 분리되어 있다면, 후방카메라 전원선은 차량 후방 전원 공급선(후진등 전원 등)에 연결하고, 영상 신호선은 네비게이션 영상 입력 단자에 연결해야 합니다. 접지선은 차량 섀시 또는 네거티브단자에 견고하게 접지되어야 하며, 배선이 엉켜 있다면 먼저 배선 경로를 정리하고 각 선을 꼼꼼히 절연 처리하는 것이 좋습니다. 최선은 차량 관련 전문 매뉴얼이나 전문가의 도움을 받아 배선 상태를 점검하고 정확한 연결을 재구성하는 것입니다.
참고 부탁드립니다.
안녕하세요. 강세훈 전문가입니다.
아무래도 두번째 사진의 검은색 피복을 더 벗겨봐야 알겠지만 접지로 보입니다.
정확한 것은 해당 제품의 결선도를 보면 알 수 있는데, 지금 뭔가 없어서 접지로 판단할 수밖에 없을 것 같습니다.
안녕하세요. 조일현 전문가입니다.
빨간색은 전원선 , 노란색은 영상 신호선, 검은색은 접지선으로 보입니다.
후방 카메라의 노란색 신호선을 내비게이션 잭 슬리브에 연결하고 후방카메라 빨간색 전원선을 후진등 전원에 연결합니다. 후방 카메라의 검은색 접지선은 차량의 금속 부분이나 전원 접지선에 연결하면 될듯 합니다.
정확한 배선을 연결하기 위해서는 테스터기를 사용하는 좋습니다.
잘못된 배선은 합선이나 장비 손상으로 이어질 수 있으니 자신이 없다면 전문가에 의뢰하는 것이 좋습니다.
