제가 선풍기를 분해 해봤어요 뭔가 나왔는데
제가 중2인데 이번에 모터 원리 배웠어요
자기장안에서 모터가 돌아가는 거잖아요

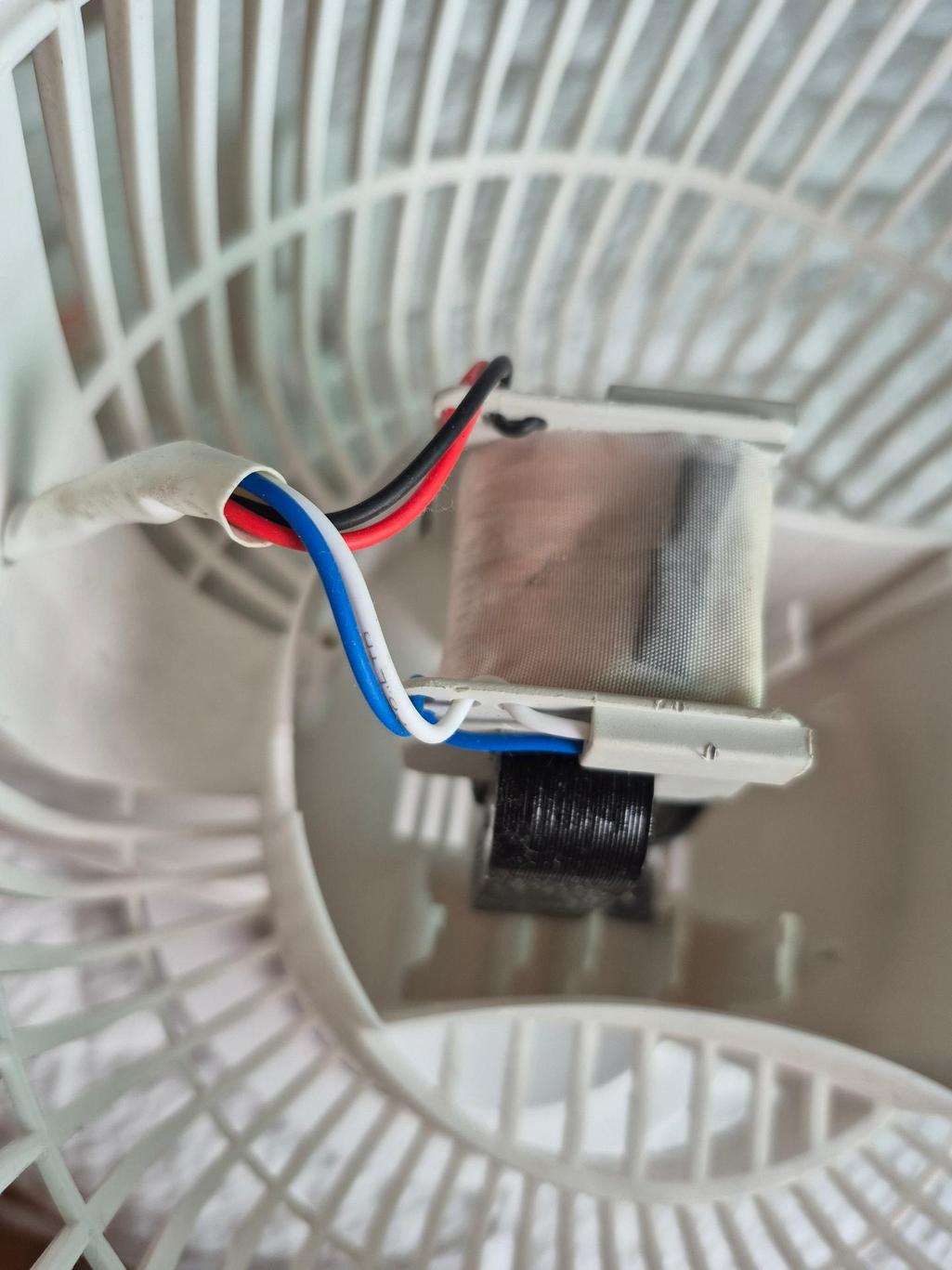

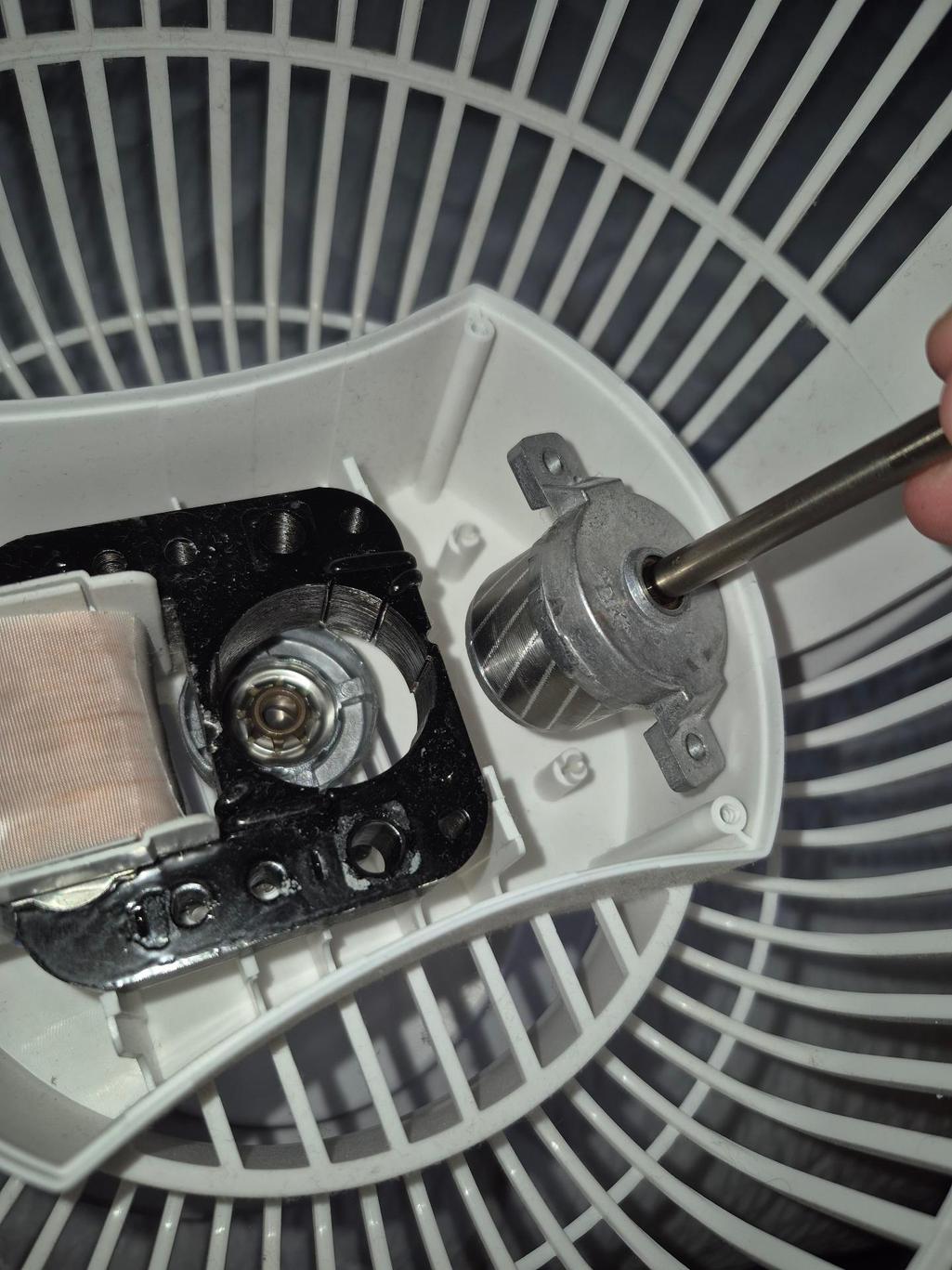

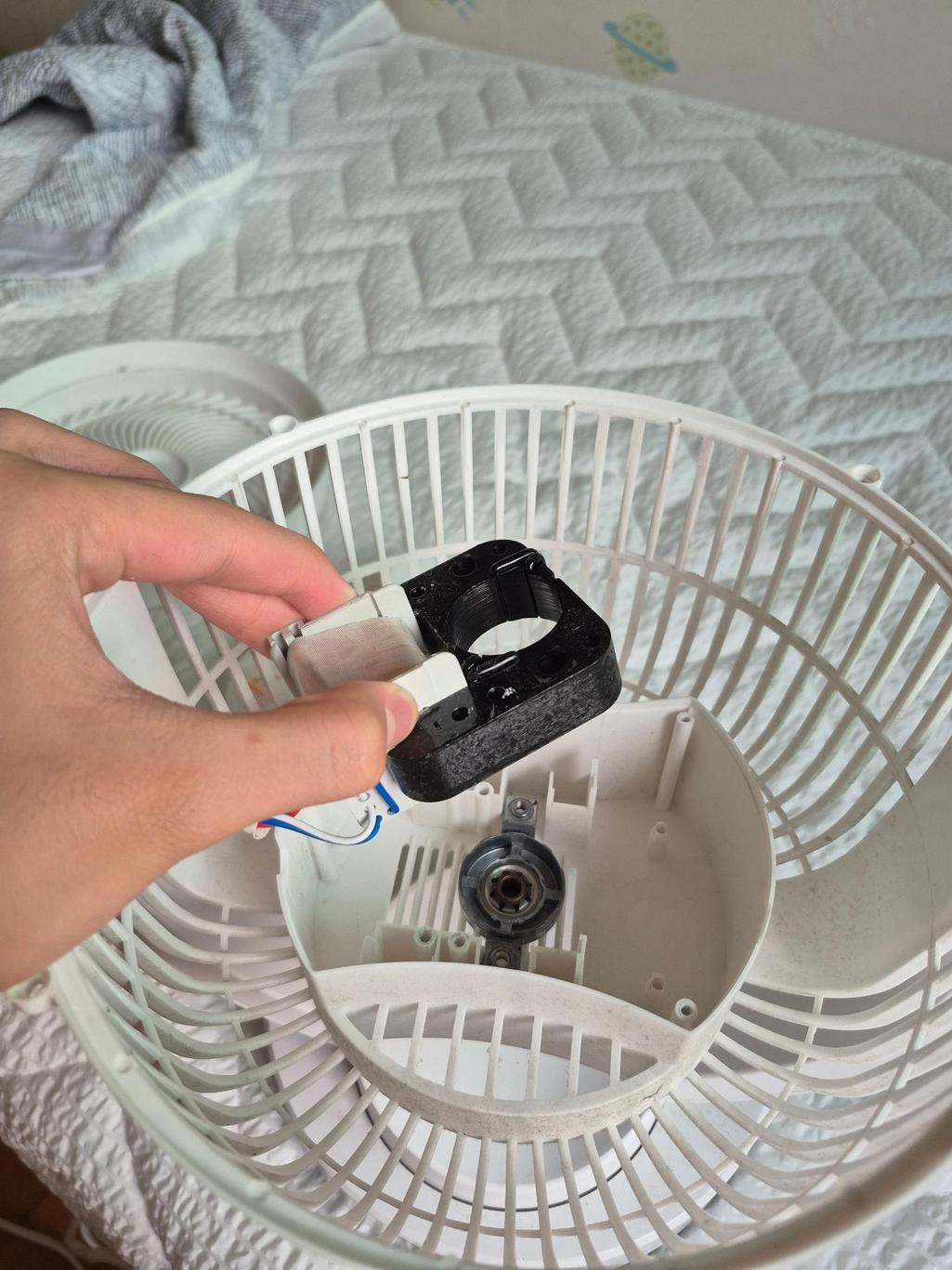

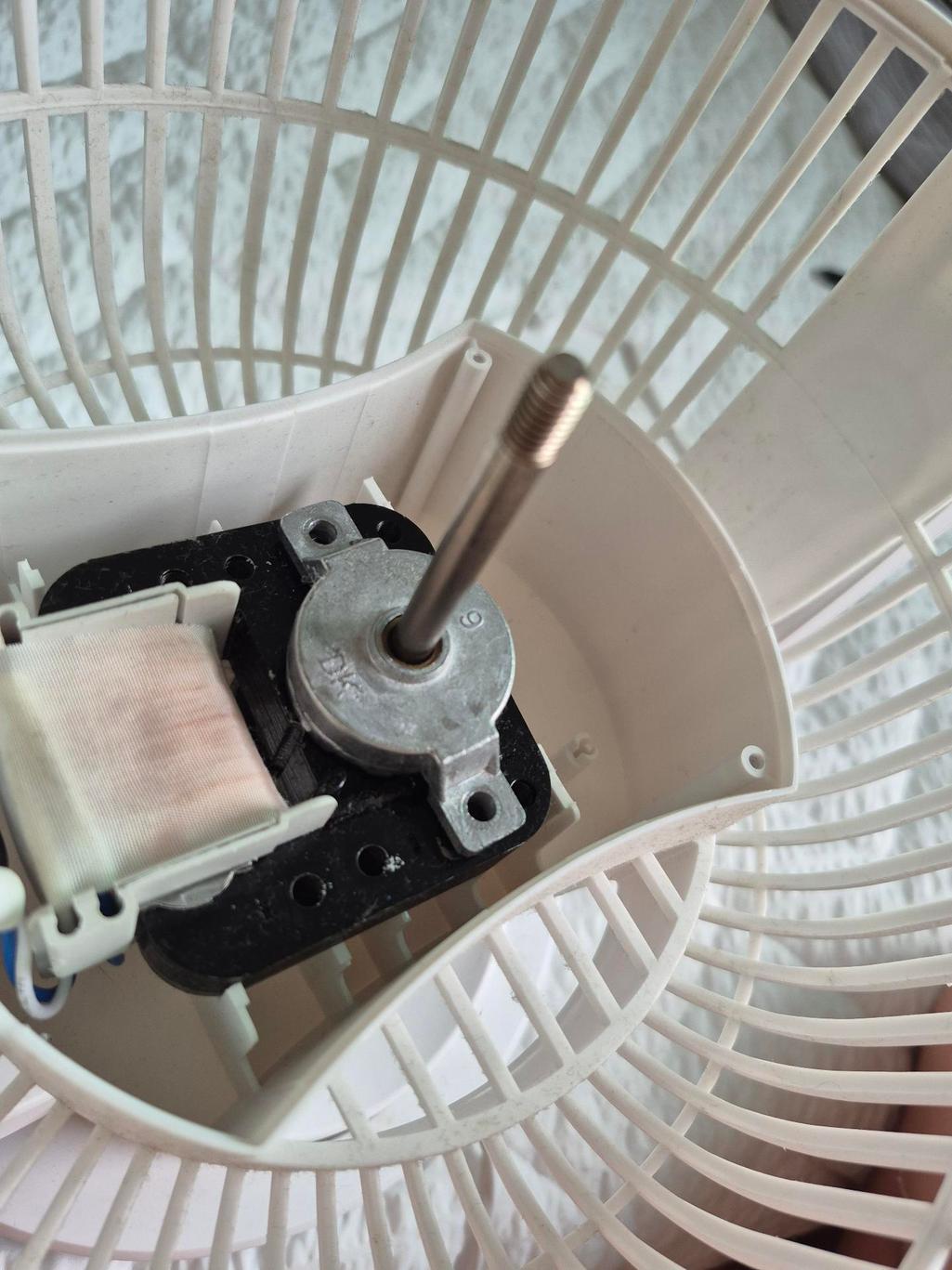

제가 선풍기 분해 해봤더니 뭔가 검정색인거 하고 천으로 덮힌게 있는데 둘다 나사가 안 붙는걸로 봐서 걍 자석은 아니고 둘 중 하나가 전자석일것 같은데 뭐가 전자석 일까요?
그리고 검정색에 동그란 벽 안에 붙어있는 선이 중간에 돌아가는거에 전기를 전달하는 걸까요?
안녕하세요. 서종현 전문가입니다.
전자석과 자석 구분
천으로 덮인 부분은 전자석 코일입니다. 전류가 흐르면 자기장이 생겨 전자석 역할을 하죠
검정색 플라스틱 같은 부분은 전자석을 감싸는 코어(철심)일 가능성이 큽니다. 이 철심은 자기장을 집중시키고 모터의 자기장 형성에 도움을 줍니다.
일반 자석은 보통 단단한 자석 재질로 되어있고 나사로 고정되거나 분리하기 쉽습니다.
검정색 부품안의 선
검정색 부품안에 붙어있는 선은 전기 신호를 모터의 회전하는 부분(로터)에 전달하는 역할을 하는것이 아니라 주로 고정된 부분(스테이터)의 전자석 코일에 전기를 공급하는 선입니다.
회전하는 축에 전기를 전달하려면 별도의 브러시나 슬립링이 필요하지만, 선풍기 모터는 보통 고정된 코일과 회전하는 자석 구조라서 선이 회전하지 않습니다.
요약
천으로 감싼 부분이 전자석 코일입니다.
검정색 부품은 전자석의 철심 역할을 하며, 자기장을 집중시킵니다.
선은 고정된 코일에 전기를 공급하는 역할이지, 회전하는 축에 직접 전기를 전달하지 않습니다.
모터 원리 배우신 것처럼 전류가 흐르면 전자석이 되고, 이 자기장과 자석 사이의 상호작용으로 모터가 회전하는 구조입니다.
안녕하세요. 김민규 전문가입니다.
중간에 전선이 바로 양극, 음극으로 구성되어 전류를 이동시키는 역할을 해주게 되겠습니다.
안녕하세요. 조일현 전문가입니다.
천으로 덮힌 것이 전자석입니다.
검정색인 틀은 전자석을 고정하는 고정자 역할을 하며, 가운데 돌아가는 부분을 회전자라고 합니다.
천으로 덮힌 코일에 전기가 흐름에 따라 자기장이 만들어져 가운 회전자를 돌리게 됩니다.
