3D 단면도에 있는 (2:1)이건 무슨 의미인가요?

Question

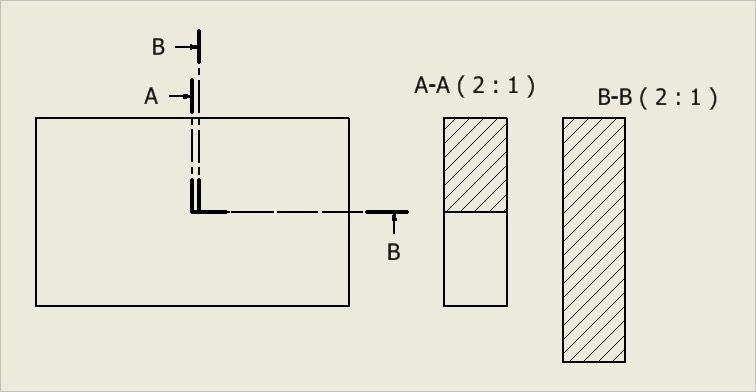

3D 단면도에 있는 (2:1)<이게 무슨 의미인가요?어떻게 이해하는건지 알려주세요 그리고 B가 뭐가 잘못 표시 된거라는데 맞나요? 전체적인 도면 설명도 부탁드립니다

•

Answer 1

안녕하세요. 서종현 전문가입니다.

1. (2:1)의 의미
   (2:1)은 단면도가 실제 크기보다 2배 확대되어 그려졌다는 뜻입니다. 즉 도면상의 치수가 실제 크기의 2배로 표현되어 세부를 더 명확히 보여주기 위한 축척입니다.

2. B표시 오류 여부
   왼쪽 평면도에서 B-B 단면 표시가 잘못된 점이 맞습니다. 보통 단면선은 절단 방향을 화살표로 표시하는데 B-B단면선 화살표 방향이 실제 단면도와 일치하지 않아 혼동을 줄수있습니다. 즉, B-B단면선 방향과 단면도 방향이 맞지 않아 도면 해석에 오류가 발생할수있습니다.

3. 전체 도면 설명

   1) 왼쪽평면도는 부품의 외형과 단면 위치(A-A,B-B)를 나타냅니다.
   2) B-B 단면도 역시 2배 확대된 단면으로 부품의 다른 부분 내부를 보여주지만 단면선 방향 오류로 인해 해석시 주의가 필요합니다.
   3) 단면도는 내부 형상과 두께, 재질 분포 등을 명확히 파악하는데 중요합니다.

요약하면, (2:1)은 확대 축척, B 단면선 방향 오류는 도면 해석시 주의할 점입니다. 도면을 정확히 이해하려면 단면선 방향과 단면도 일치 여부를 반드시 확인해야 합니다.

필요하면 도면 수정 방법이나 단면도 작성법도 안내해 드리겠습니다.

Answer 2

안녕하세요. 김민규 전문가입니다.

해당 숫자는 배율입니다. 앞에 있는 숫자가 도면 / 뒤에 있는 숫자가 실제 스케일을 의미한다고 보시면 됩니다.

2:1 이라는 것은 도면의 크기가 실물보다 2배 크다고 볼 수 있죠.

Answer 3

안녕하세요. 조일현 전문가입니다.

3D 단면도나 도면에 표시된 2:1 은 척도 스케일을 말합니다.

2:1은 실체 크기보다 2배 더 크게 그려 졌다는 표현이며 B-B표현 방식은 일반적이지 않는 표현 방식이며

동일한 문자 B-B를 사용하여 서로 다른 방향과 위치를 지시하는 것이 잘못된 표현 입니다.
