건축도면 중 기호 표시가 궁금 합니다...??
구조재와 보조재 표시와 계단 표시와 침대표시와 닥트표시가 비슷해서 그러는데요...
어떻게 구분해서 사용을 하나요?
구조재와 보조재는 세로로 되어 있고 계단 같은 경우는 가로로 되어 있는걸로 알면 될까요?
기타 닥트표시와 침대 표시는 어떻게 구분을 해야 할까요?
1개의 답변이 있어요!
안녕하세요

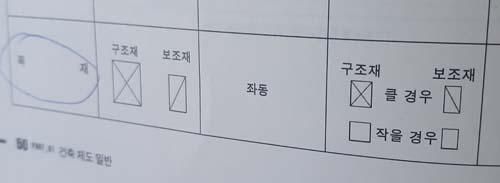

건축도면에 기호는 사실 비전문가가 보면 헷갈리기 마련입니다. 하지만 문의주신데로 기호는 제목을 기준으로 하여 기호의 방향을 구분해서 보면 됩니다. 구조재, 보조재는 동일하게 사각형 모양의 각변이 안쪽으로 이어지는 엑스표가 그려진 것 입니다. 이때의 보조재 구조재는 가로가 짧고 세로가 긴 직사각형 입니다.
도면에서 침대표시도 유시한데 침대의 경우는 가로가 길고 세로가 짧은 직사각형 이며 싱글침대, 더블침대의 기호가 다릅니다. 기호는 아래 첨부해 드리겠습니다. 헷갈리는 기호가 많은데 처음에는 기호에 이름을 적어서 외우시는것이 좋습니다.
그럼 답변 읽어주셔서 감사드립니다~! 더 궁금한게 있으시면 언제든지 문의 주십시요:)
