Shared transformer 기반 액티브 셀 밸런싱 방식에 대해 알려주세요

Question

안녕하세요

PSIM에서 Shared transformer 방식을 활용한 액티브 셀 밸런싱을 시뮬레이션 했는데, 제대로 동작을 안합니다. ㅠㅠ

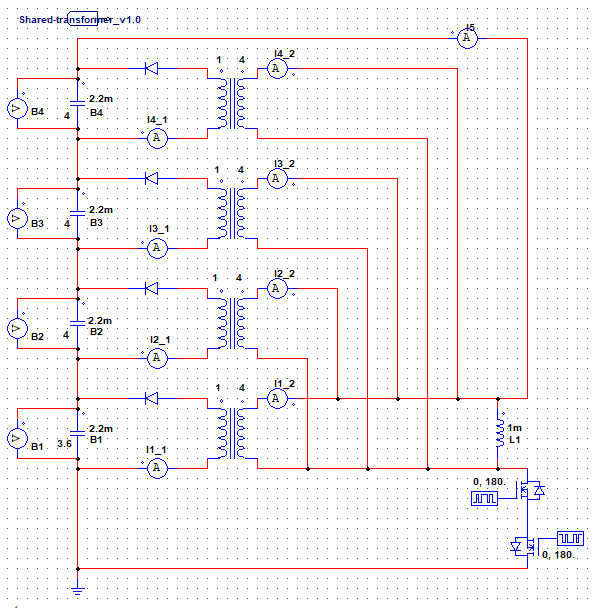

아래는 제가 설계한 회로에요.

이론상 반주기 동안 전체 셀의 에너지가 L1에 저장되고, 다음 반주기에서 밸런싱이 필요한 1번 Cell(B1)에 에너지가 전달되는 것으로 알고 있어요...

근데 파형을 보면 제가 생각한대로 동작하지를 않습니다. ㅠㅠ

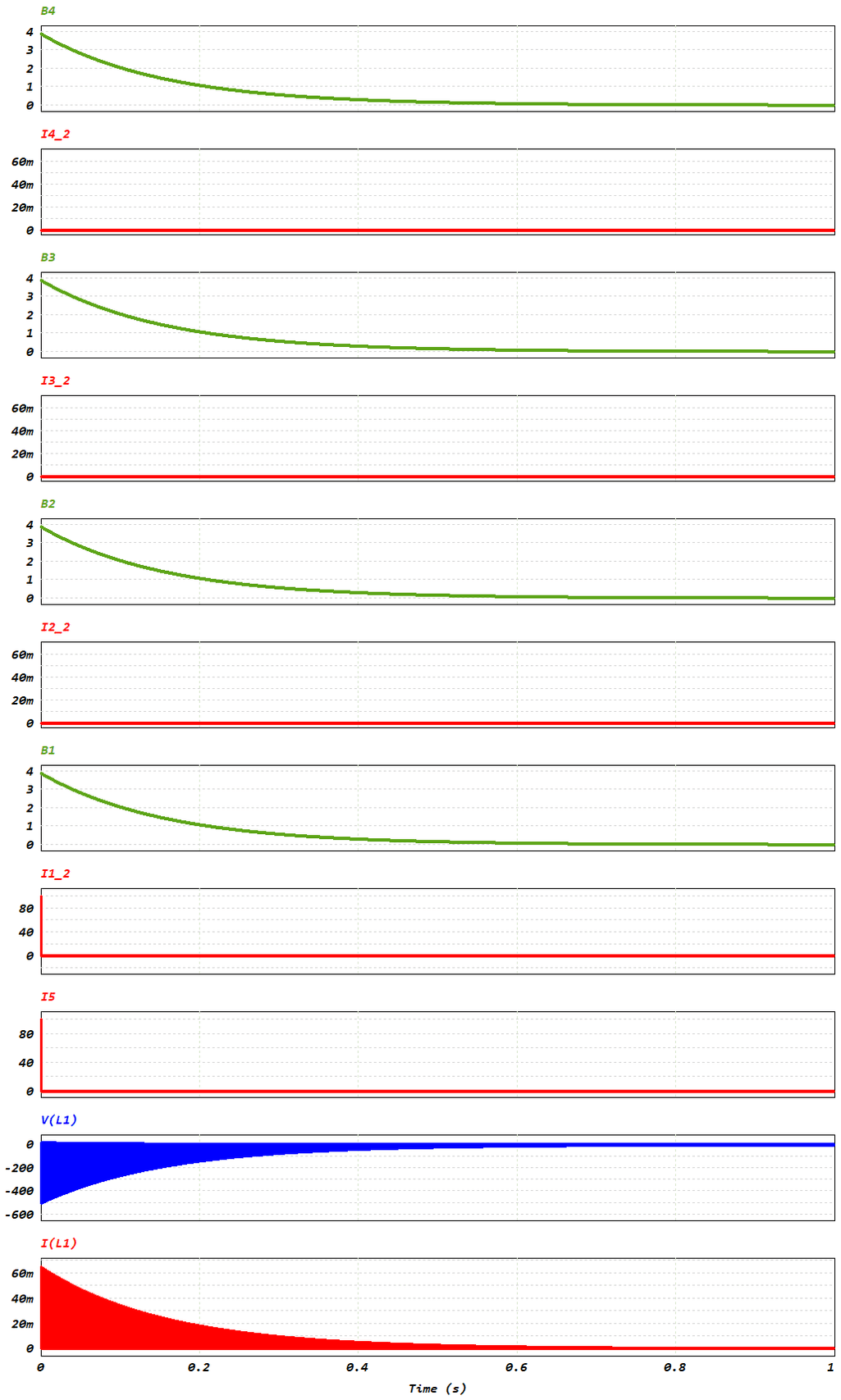

아래는 시뮬레이션 파형이에요

위의 회로 말고도 스위치 위치 Lm 위쪽으로 바꾸거나 1, 2차측 Ground를 분리해도 동일한 결과가 나와요ㅜㅜ

제가 이론을 잘못알고 있는 건가요..? 아니면 회로에서 문제가 있나요?

알려주시면 감사하겠습니다.

•
•

Answer 1

안녕하세요. 강세훈 전문가입니다.

Shared transformer 기반 액티브 셀 밸런싱에서 문제가 발생한 이유는 스위치 타이밍, 트랜스포머 설계, 1차 및 2차측 연결, 그라운드 분리 설정에 있을 수 있습니다. 회로 설계나 타이밍을 다시 점검해 보세요. 감사합니다.

Answer 2

안녕하세요. 유순혁 전문가입니다.

저도 이론상 L1에 에너지를 저장하고 다음 반주기에서 특정 셀에 에너지를 전달하는 방식이 맞는 것으로 알고 있습니다.

스위치 타이밍, 트랜스포머의 설계에 문제가 있거나 1차 2차측 연결, 그라운드 분리 등이 정확히 설정되지 않았을 가능성이 있어 보입니다~!
