전동킥보드 키박스, 쓰로틀 수리관련 질문입니다.

Question

에코드라이브사의 타이탄 Z 듀얼 48v 21ah 모델입니다.

쓰로틀이 망가져서 키박스만 두고 전부 탈거 후, 알리에서 48V라고 명시된 쓰로틀을 구해서 장착하려고 하는데, 연결선을 어떻게 연결해야될지 막막하네요.

색상으로 유추가 가능한지는 모르겠지만 각 선들이, 어떤 역할을 하는지와

어느선을 어디에 연결해야하는지 알려주시면 감사드리겠습니다.

•
•
•
•

Answer 1

안녕하세요. 고한석 전문가입니다.

48V라고 적혀 있어도 쓰로틀은 대부분 홀센서 3선식(5V 구동) 구조입니다.
보통 빨강 = +5V, 검정 = GND, 초록/흰/파랑 = 신호선(약 0.8~4.2V 변화) 이지만, 색상은 제조사마다 다를 수 있습니다.
컨트롤러 쪽 커넥터에서 키 ON 상태로 테스터기로 +5V와 GND를 먼저 찾는 것이 가장 안전합니다.
남은 한 가닥이 신호선이며, 연결 후 스로틀을 돌릴 때 전압이 부드럽게 상승하면 정상입니다.
색만 믿고 바로 연결하면 컨트롤러가 손상될 수 있으니, 가능하면 배선도 확인 후 작업하세요.

Answer 2

안녕하세요. 조일현 전문가입니다.

일반적인 전선은 기본틀이 있지만,

예상하건데 빨간색은 메인 전원이고 주황색은 전원 복귀선, 검은색은 접지선, 초록색은 데이터 컨트롤선,

파란색은 쓰로틀 컨트롤선, 노란색은 스로틀 전원으로 보여 지네요.

하지만 색상만 보고 연결하다가는 고장이 날 수 있습니다.

정확한 연결은 멀티미터를 찍어서 키박스용과 쓰로틀 전원을 구분하여 연결하는 것이 좋을 듯 합니다.

참고로 현재 질문 내용은 전기관련 내용이다 보니 전기계열 분야에 문의하면 보다 자세한 정보를 얻을 수 있어 보입니다.

Answer 3

안녕하세요. 서종현 전문가입니다.

전동킥보드 타이탄 Z듀얼 48V 21Ah 모델의 쓰로틀 교체시, 배선 연결을 색상으로 대략 유추할수있는데요 일반적으로 다음과 같습니다.

• 파란색 석 : 쓰로틀 신호선

• 노란색 선 : 전원선

• 검은색또는 갈색 선 : 접지선

• 기타 선(빨강,주황 등) : 제한 신호나 가속 신호용(모델별로 다름)

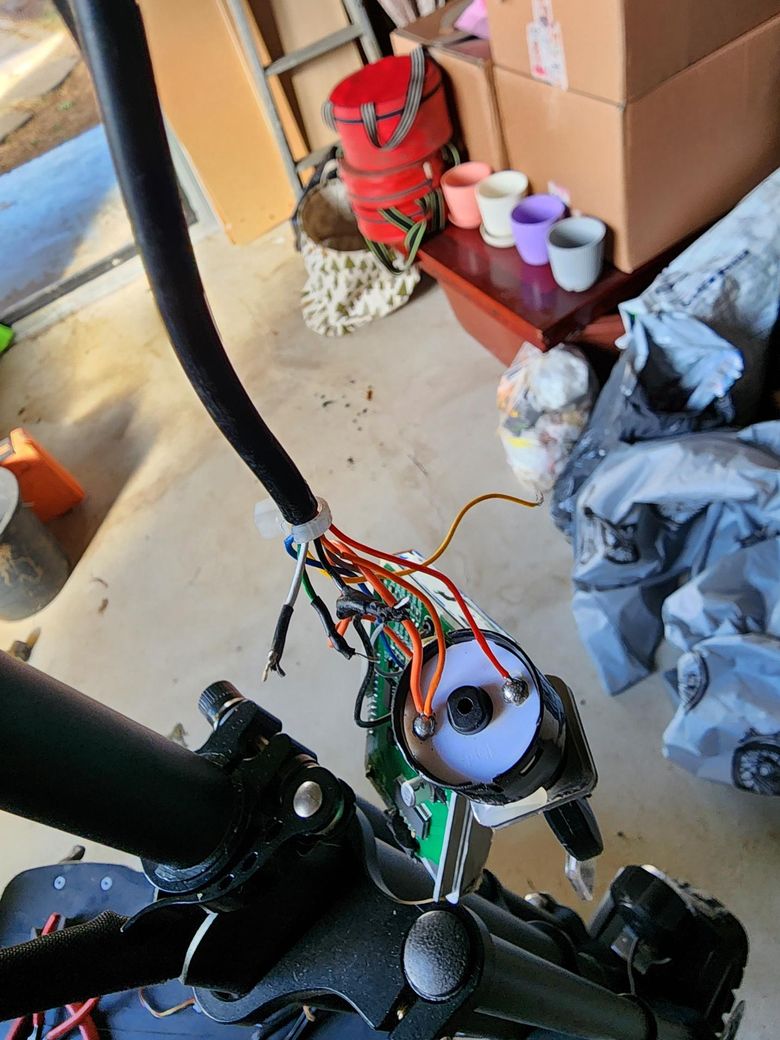

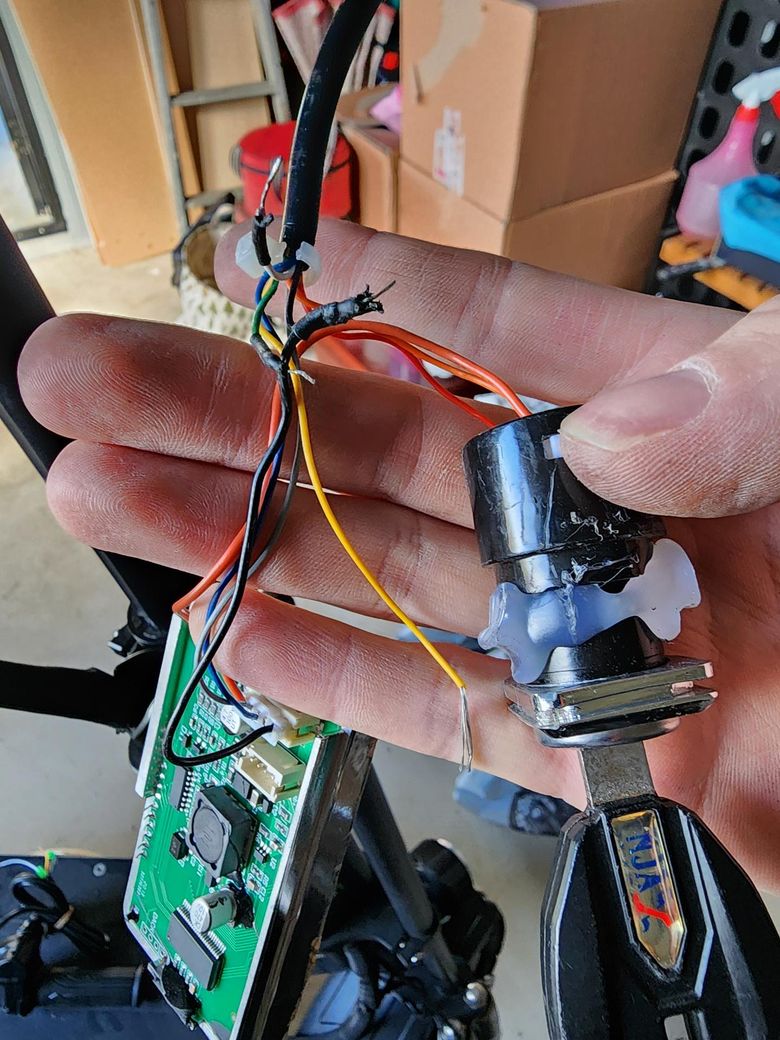

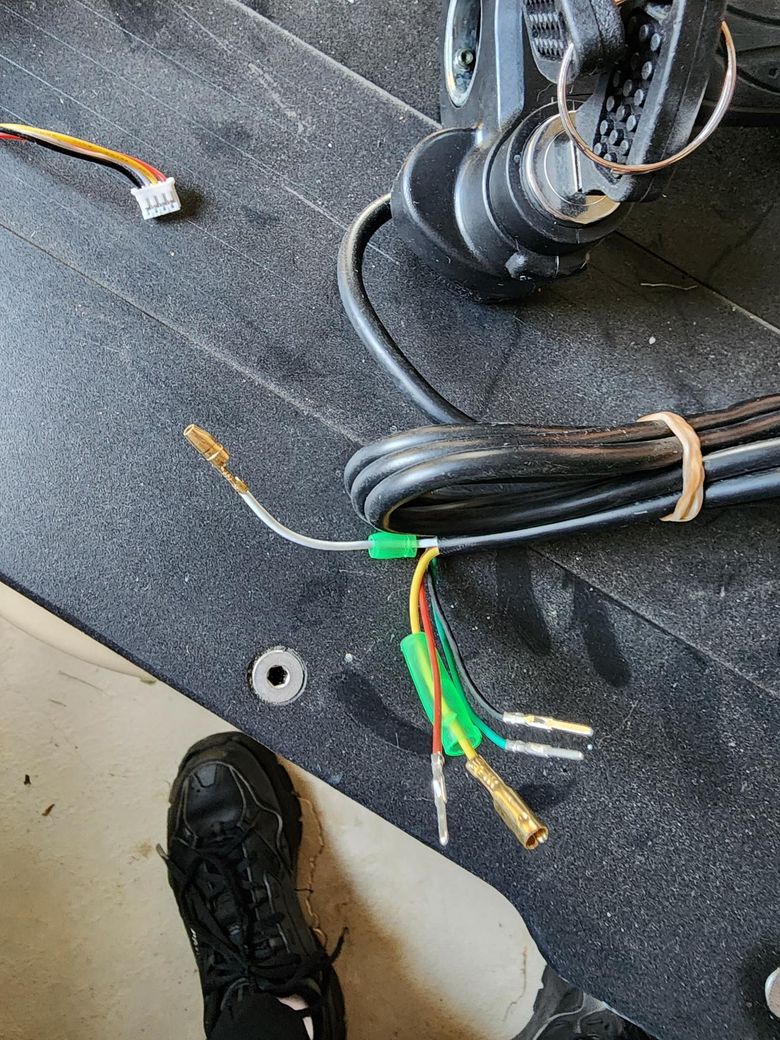

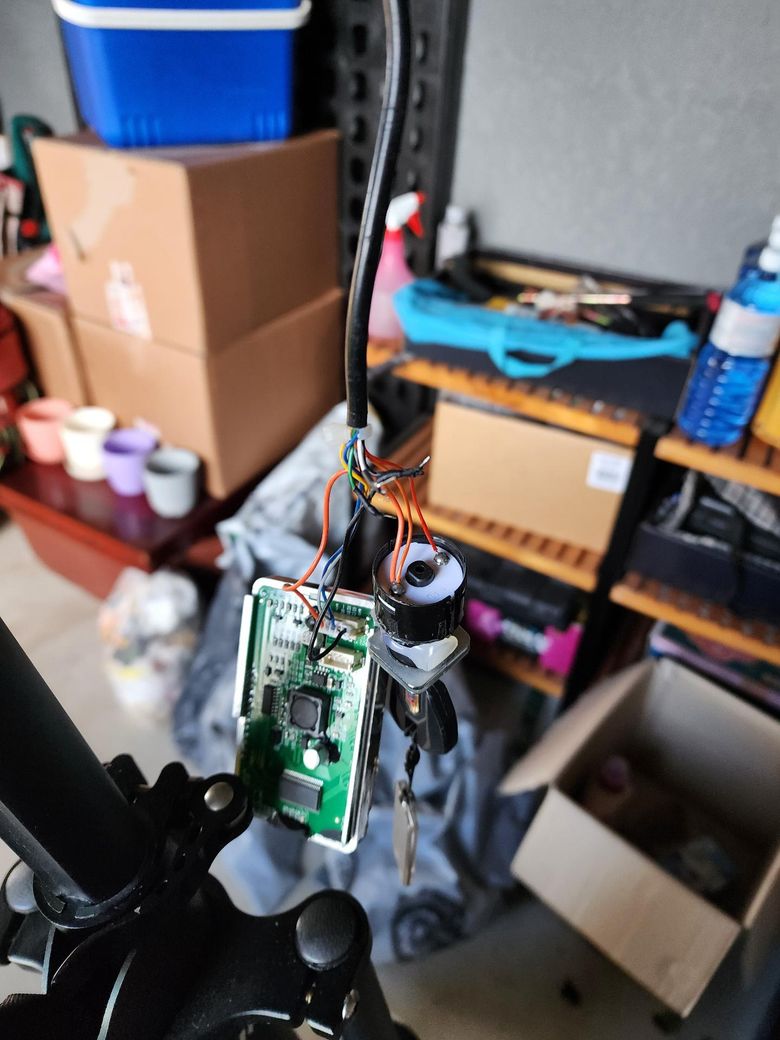

이미지에서 보이는 연결 코드를 기준으로 기존 키박스에서 나오는 각 선과 쓰로틀의 같은 역할 선을 매칭해야 합니다. 다만, 색상만으로 정확히 연결하기 어려우니 멀티미터로 각 선의 전압이나 연속성을 반드시 확인하는 것이 중요합니다.

연결 팁을 드리자면,

• 기존 쓰로틀의 전원선과 새 쓰로틀 전원선을 연결

• 접지선(검은색 또는 갈색)끼리 연결

• 신호선(주로 파란색)끼리 연결

• 나머지 선은 기존 쓰로틀과의 기능 비교후 연결

전원을 넣기전 반드시 배선간 쇼트 점검을 해주시고 , 멀티미터 활용시 쓰로틀을 돌려 신호 변화가 있는지 확인하세요

또한, 동일한 48V 쓰로틀이라도 내부 구조가 다를 수 있으니 안전을 위해 전문 수리점을 이요하는 것이 가장 안전합니다.
