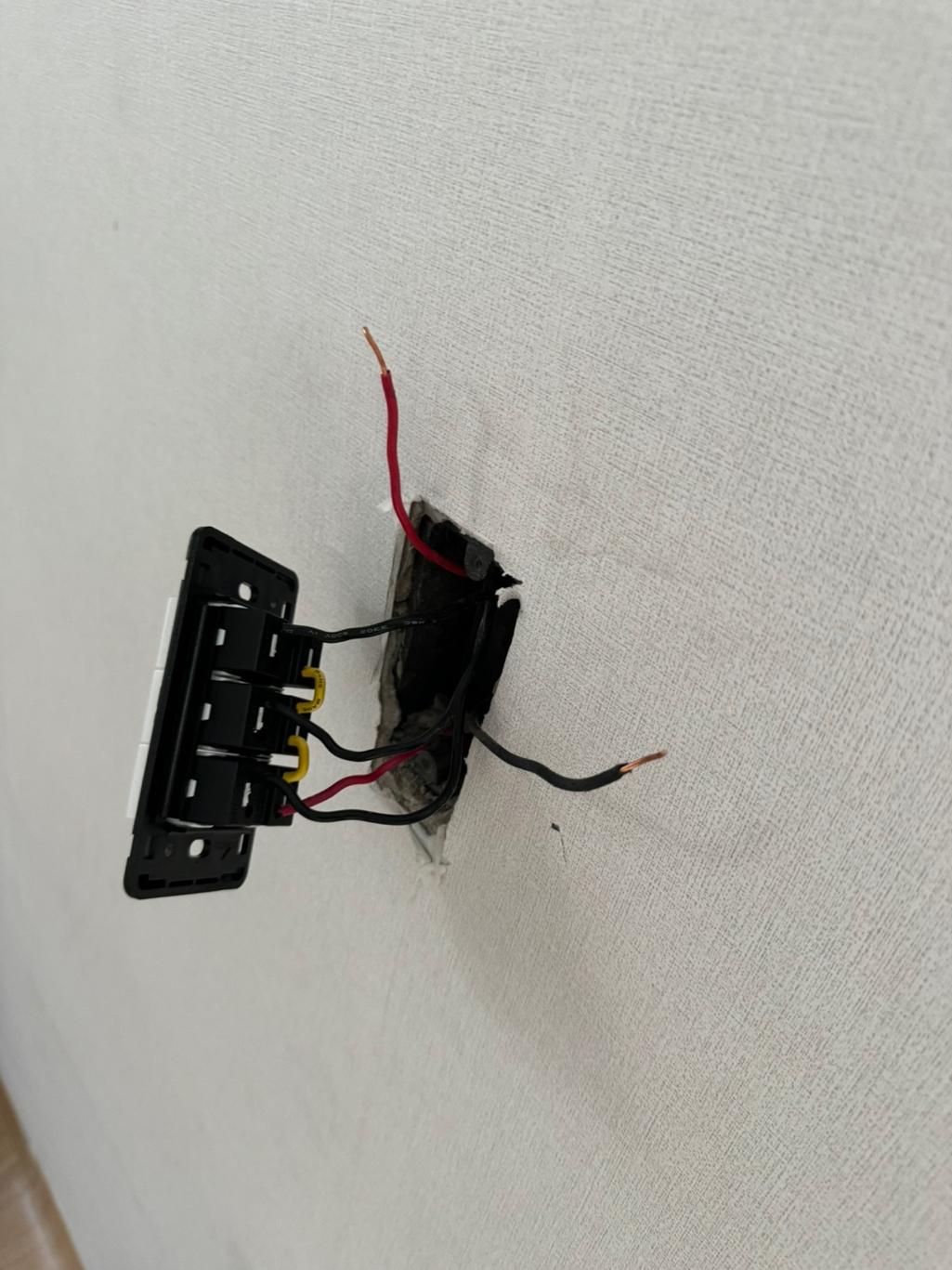

기존3구 스위치에 전선이 6가닥 있는데요?
3구 스위치 구입했는데요 기존거가 어떻게
되어있는지 살피지 아니하고 그냥 뽑아서요
연결 방법을 어느곳에
6가닥을 끼워야 하는지 2가닥씩 묶어서 씨워야
할까요?
안녕하세요. 김재훈 전문가입니다.
기존의 3구 스위치가 어떻게 연결되어 있었는지 확인하지 않고 새 스위치를 설치하는 경우, 정확한 연결을 위해서는 먼저 전기 회로의 구조를 이해하는 것이 중요합니다. 일반적으로 3구 스위치는 3개의 단자가 있으며, 각각의 단자는 특정 회로와 연결됩니다. 새 스위치를 설치할 때는 전원 차단 후 기존 스위치에서 빠져나온 선들을 참고하여 새로운 스위치의 해당 단자에 연결해야 합니다. 만약 6가닥의 전선이 있다면 이들은 2가닥씩 묶어서 각각의 스위치 단자에 연결할 수 있습니다
안녕하세요. 박대연 전문가입니다.
대부분의 경우 검은색의 전선은 공통접지로 구성되어있으며, 빨간색은 단상의 전원선으로 궁성되어있습니다.
즉, 검은색은 검은색끼리 묶어서 연결 하여주심 되구요. 빨간색선은 위의 스위치 1개선 연결, 그리고 아래선 스위치2 에 연결 하시면
스위치 두개를 다른 용도로 사용할수 있습니다.
참고하세요 감사합니다.
안녕하세요. 박성호 전문가입니다.
그냥 뽑으셧다면 테스터기가 없으시면 찾기 어려우실듯합니다. 다만 보통 같은 색상의 전선이 같은 상의 전선을 나타냅니다.
그리고 혹시 전등 스위치라면 전부 같은상일 가능성이 많은데 이경우 개별로 연결해서 불이들어오는 케이스를 찾아야합니다
안녕하세요. 서인엽 전문가입니다.
기존 3구 스위치에서 전선이 6가닥이 있는 경우, 스위치의 연결 방법을 이해하는 것이 중요합니다.
3구 스위치(3-way 스위치)는 일반적으로 두 개의 스위치가 서로 연결되어 두 개의 위치에서 하나의 조명을 제어할 수 있는 시스템입니다. 하지만, 여기서는 전선이 6가닥이 있다는 점을 고려해야 합니다.
전선 연결을 위한 기본적인 단계전원 차단: 작업을 시작하기 전에 반드시 전원을 차단합니다. 스위치 박스의 회로를 차단하여 안전하게 작업하세요.
전선 확인
전선의 기능: 기존 전선의 기능을 확인해야 합니다. 일반적으로, 전선은 다음과 같은 역할을 할 수 있습니다:
라인 전선: 전원 공급 전선.
로드 전선: 스위치를 통해 전등으로 전원을 전달하는 전선.
중성선: 회로의 중립 전선.
접지선: 전기적 접지 전선.
전선의 기능을 알기 위해, 기존 스위치를 제거하기 전에 전선이 어떻게 연결되어 있었는지를 확인하세요. 전선이 색상별로 구분되어 있을 가능성이 높습니다.
스위치의 연결 방식
스위치 단자: 3구 스위치의 단자는 일반적으로 2개의 핫 단자와 1개의 중립 단자가 있습니다. 하지만 3구 스위치의 종류와 전선의 구성에 따라 다를 수 있습니다. 각 단자에 무엇을 연결해야 하는지 확인하기 위해 스위치의 설명서를 참조하세요.
전선 연결: 일반적인 스위치에서 전선 연결 방식은 다음과 같습니다:
입력 핫 단자: 전원 공급 전선 연결.
출력 핫 단자: 로드 전선 연결.
중립 단자: 중성선 연결.
연결 방법:
전선 그룹화: 기존 전선의 색상에 따라 그룹화가 필요할 수 있습니다. 예를 들어, 검정색 또는 빨간색 전선이 핫 전선, 백색 전선이 중성선일 수 있습니다. 이런 색상 규칙에 따라 전선을 연결합니다.
연결 방식: 전선의 기능과 스위치의 단자에 맞게 전선을 연결합니다. 연결 후, 전선이 제대로 고정되었는지 확인하세요.
스위치 설치 및 테스트
스위치 설치: 전선이 연결되면 스위치를 스위치 박스에 장착하고 나사로 고정합니다.
전원 복구 및 테스트: 전원을 다시 켜고 스위치가 제대로 작동하는지 확인합니다.
전원 공급 전선 (예: 검정색, 빨간색 전선) - 핫 단자에 연결.
로드 전선 (예: 검정색 전선) - 핫 단자에 연결.
중성선 (예: 백색 전선) - 중성 단자에 연결.
접지선 (예: 녹색 또는 녹색-노란색 전선) - 접지 단자에 연결 (스위치에 접지 단자가 있는 경우).
전선이 6가닥인 경우, 두 개의 핫 전선과 두 개의 로드 전선, 두 개의 중성 전선 또는 기타 구성이 있을 수 있습니다.
이 경우, 기존의 전선 배치를 정확히 파악하고, 스위치의 단자와 일치하도록 연결해야 합니다.
정확한 연결 방법과 전선의 기능을 이해하는 것이 중요하므로, 가능하다면 전기 전문가에게 작업을 의뢰하거나, 전기 설계도면이나 설치 설명서를 참조하는 것이 좋습니다.
