캐드 배치탭에서 뷰포트 배경처리 방법

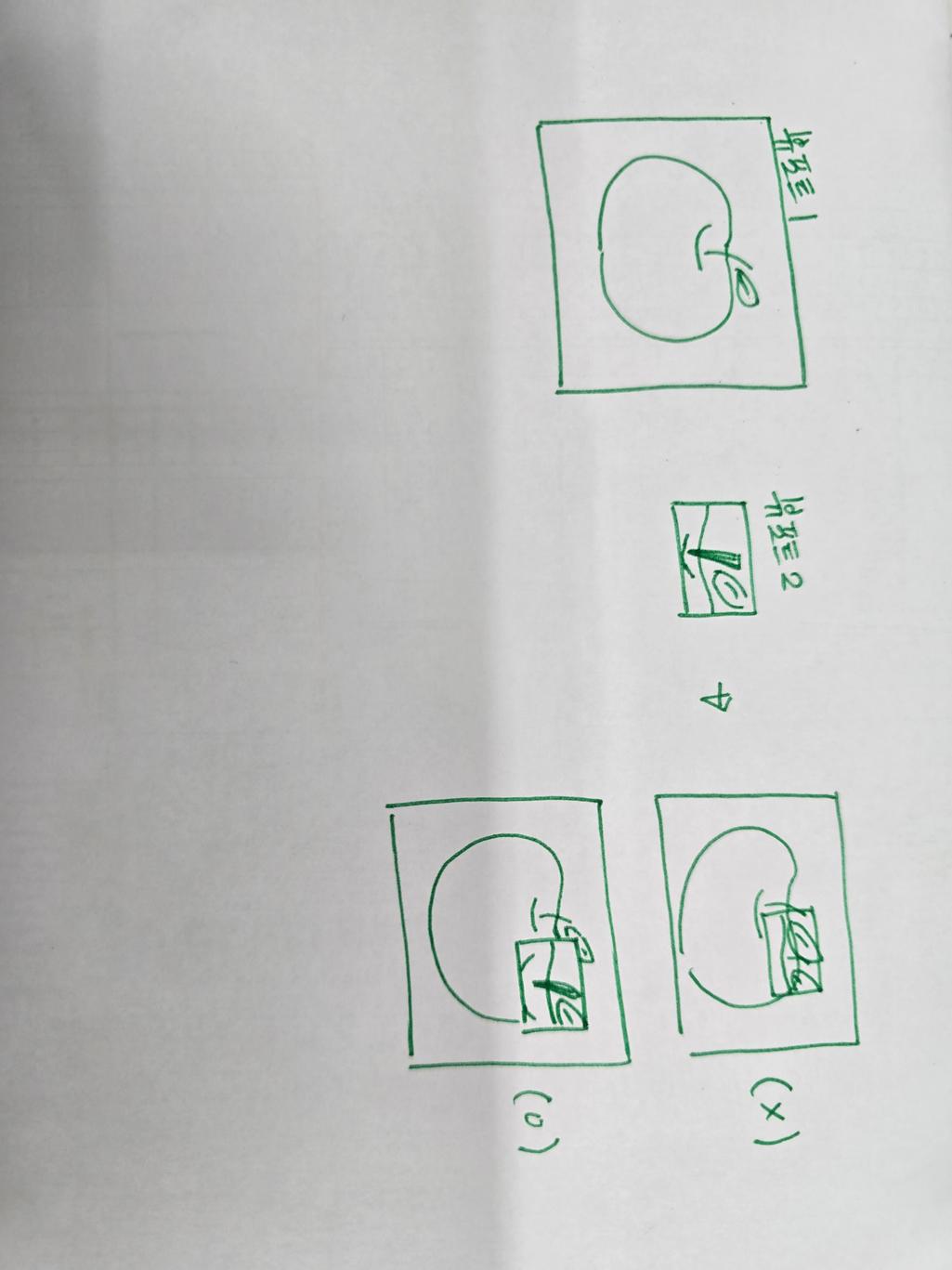

안녕하세요. 아래 사진처럼 배치턉에서뷰포트 두개를 겹칠때 위에 올려진 뷰포트2 범위안에서는 뷰포트1의 내용이 안보이게 처리하는 방법 있을까요?
모형탭에서 범위내에 해치 적용하니까 출력 또는 pdf변환 시 뷰포트2가 해치에 가려져서 안보이더라구요.
55글자 더 채워주세요.
1개의 답변이 있어요!
안녕하세요. 임경희 전문가입니다.
캐드 버전에 따라 객체선택이 조금씩 다르지만 쉽게 설명드리자면 뷰포트1를 맨 뒤로 보내기 또는 뷰포트를 맨 앞으로 보내기 하시면 인쇄나 pdf파일 변환시 뷰포트1위로 뷰포트2를 보이게 할 수 있습니다(모양으로 선택하는 방법과 맨뒤로보내기 등으로 선택할 수 있음). 예를들면 한글에서도 도장을 (인) 위에 올릴때와 같은 방법이라고 생각하시면 됩니다.
