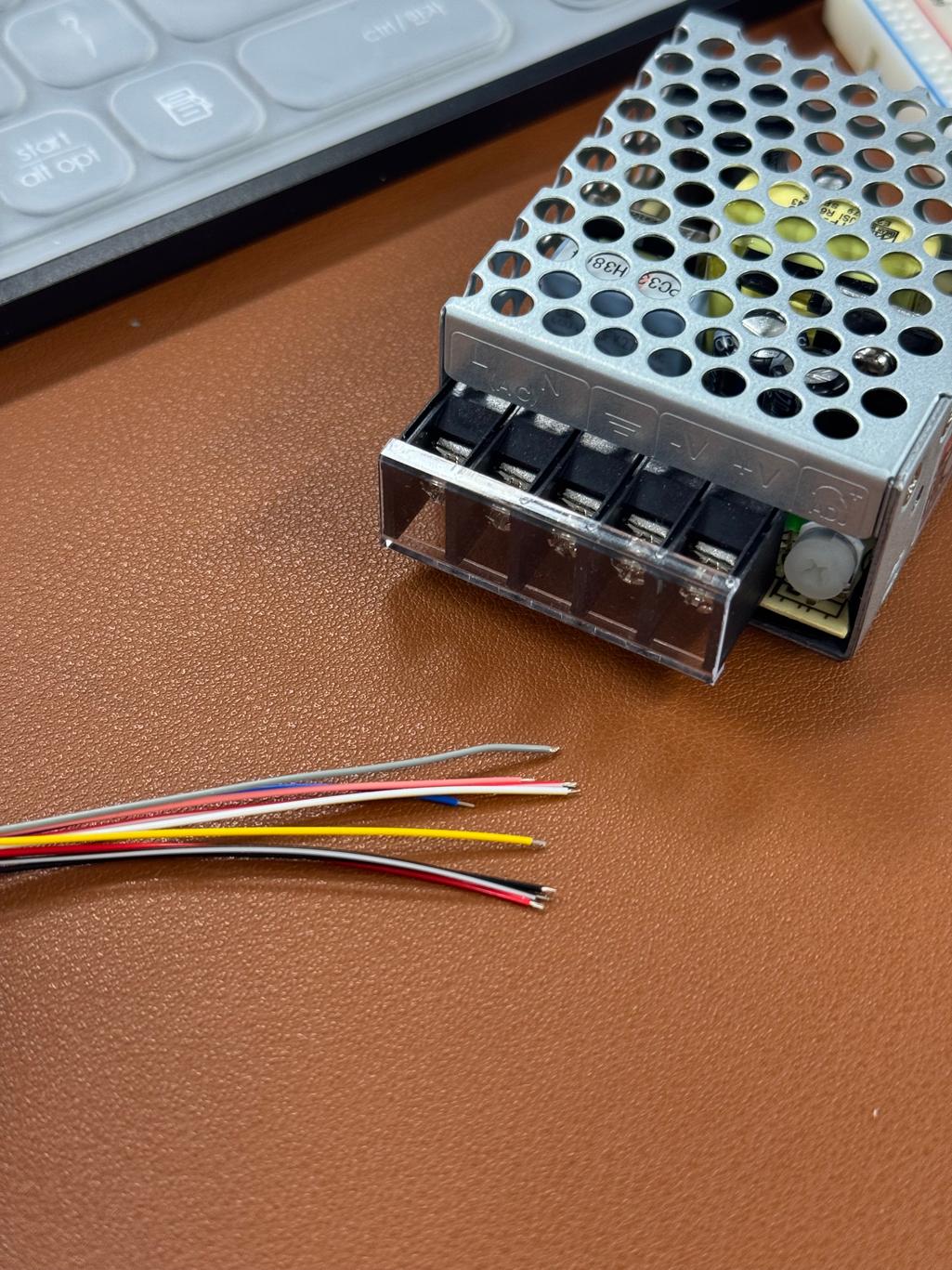

Smps에서 전압을 받아와야하는데 8선을 어떻게 연결하나요?
선이 8개인데 +극에서 전압을 받아오려고합니다
Smps의는 1선이라 8선을 어떻게 합치는게 좋을까요
선이 얇아서 커넥터로 브레드보드에 껴서하는게 나은가요?
안녕하세요. 구본민 박사입니다.
8개 선이 모두 (+)단자에 연결되는 거라면, 8개 선의 피복을 일정하게 벗겨서 터미널 러그에 결합해서 사용하시는 것을 권장드립니다. 클램프 툴이 없으시다면 납땜을 하셔도 무방합니다.1명 평가안녕하세요. 박성호 전문가입니다.
8개의 선의 피복을 벗기고 꼬아서 하나의 링터미널로 압착하여 사용하시면 될것같습니다.
터미널이 없으면 없는대로 조심해서 하셔도 될듯 싶네요
1명 평가안녕하세요. 조일현 전문가입니다.
8개선을 병렬로 연결하여 +극 단자에 연결합니다.
병렬 연결시 에는 전류 용량이 합산되므로 전류 분배에 따르 선의 길이와 굵기를 동일하게 하는 게 좋습니다.
커넥터를 사용하여 브레인 보드나 터미널 블록에 연결하면 더 편리합니다.
병렬로 묶은 선을 납땜하여 굵은 선으로 변환한 뒤 +극에 연결하거나 납땜 후 수축 튜브를 사용해 절연 처리해주는 것이 좋습니다.
1명 평가안녕하세요. 강세훈 전문가입니다.
SMPS에서 8개의 선을 연결할 때는 먼저 각 선의 피복을 벗겨서 병렬로 연결하는 것이 좋습니다 모든 선을 하나의 단자로 묶어 연결하면 전류 용량이 합산되어 안정적인 전압을 공급받을 수 있습니다 커넥터를 사용하여 브레드보드나 터미널 블록에 연결하면 작업이 더 편리해지며 납땜 후 수축 튜브로 절연 처리를 해주는 것도 안전합니다 선의 길이와 굵기를 동일하게 유지하는 것이 중요하니 이 점도 유의하시기 바랍니다.
