기계제도기능사필기질문있습니다.

Question

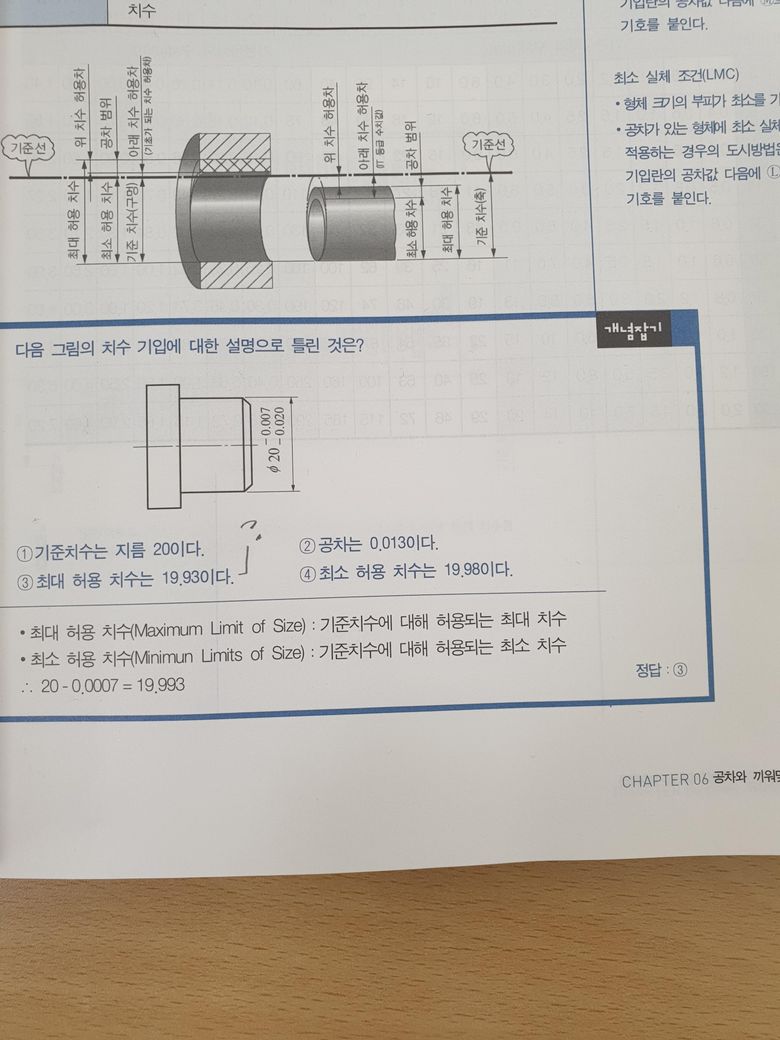

이 책에 딸린 영상을보니까 3번이 19.993이어서 틀리다는데 최대허용치수면 20이 맞는거아닌가요? 왜 19.993이 최대허용치수가 되는건가요?

•

Answer 1

안녕하세요. 서종현 전문가입니다.

1. 기준 치수 : 지름 20

2. 공차 범위는 -0.007~-0.020

3. 최대 허용 치수는 19.993

4. 최소 허용 치수는 19.98

질문에 대한 답변이 도움되셨으면 좋겠습니다.

Answer 2

안녕하세요. 조일현 전문가입니다.

• 기준치수: 20mm

• 최대 허용치수: 20mm - 0.007mm = 19.993mm

• 최소 허용치수: 20mm - 0.020mm = 19.980mm
