공업역학 모멘트 관련 질문합니다!!!

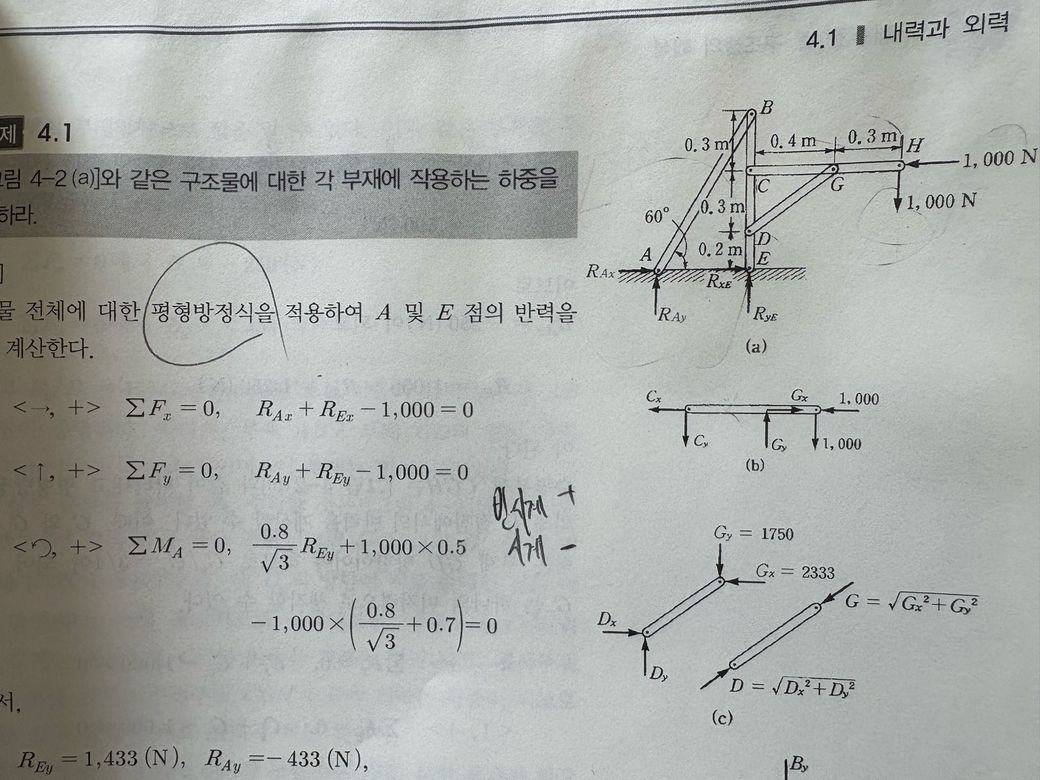

안녕하세요 공업역학 왕초보이고 공부중인데 잘 이해가 안가서 질문합니다. 모멘트 지점중에 저 E지점 말고는 나머지 두 지점이 어딨는지 모르겠습니다 ㅠㅠ 도와주세요
2개의 답변이 있어요!
안녕하세요. 서종현 전문가입니다.
그림에서 모멘트 평형식을 적용하는 점은 보통 반력이나 지지를 받는 지점들입니다.문제에서 나온 E점 외에 모멘트 평형에 자주 사용하는 점은 A점과 E점 입니다.
A점은 보통 왼쪽 바닥 지점으로 , 지지반력 R_Ax와 R_Ay가 작용하는 곳입니다.
E점은 오른쪽 바닥 지점으로, R_Ex와 R_Ey의 반력이 작용하는 지점입니다.
나머지 점들은 주로 부재의 연결이나 하중 작용 지점인데, 모멘트 평형식을 세울때는 작용하는 반력을 고려해 A점 또는E점을 중심으로 계산하는 경우가 많습니다.
즉, 모멘트 평형점은 하중과 반력이 모이는 지지점(A와E)이며, 문제 풀이시 회전의 축 역할을 하는 지점입니다. E점만 고집하지 말고, 상황에 맞게 A점도 모멘트 평형점으로 사용하세요
안녕하세요. 조일현 전문가입니다.
A지점은 오른쪽 상단 첫번째 그림에서 구물조 밑 왼쪽하단 지점을 표현하고 있습니다.
나머지 B,C,D,G,H 지점 또한 부재들이 연결되어 있습니다.
모멘트의 기준점은 일반적으로 미지수가 많이 모여 있는 지점으로 계산하면 더 쉽게 풀이가 가능해집니다.
