PLC 컨베이어 시스템 XP빌더, XG5000 프로그램 질문 드립니다.

Question

학교에 제출해야하는 레포트인데 제가 프로그램을 정말 몰라서 질문 드려요.

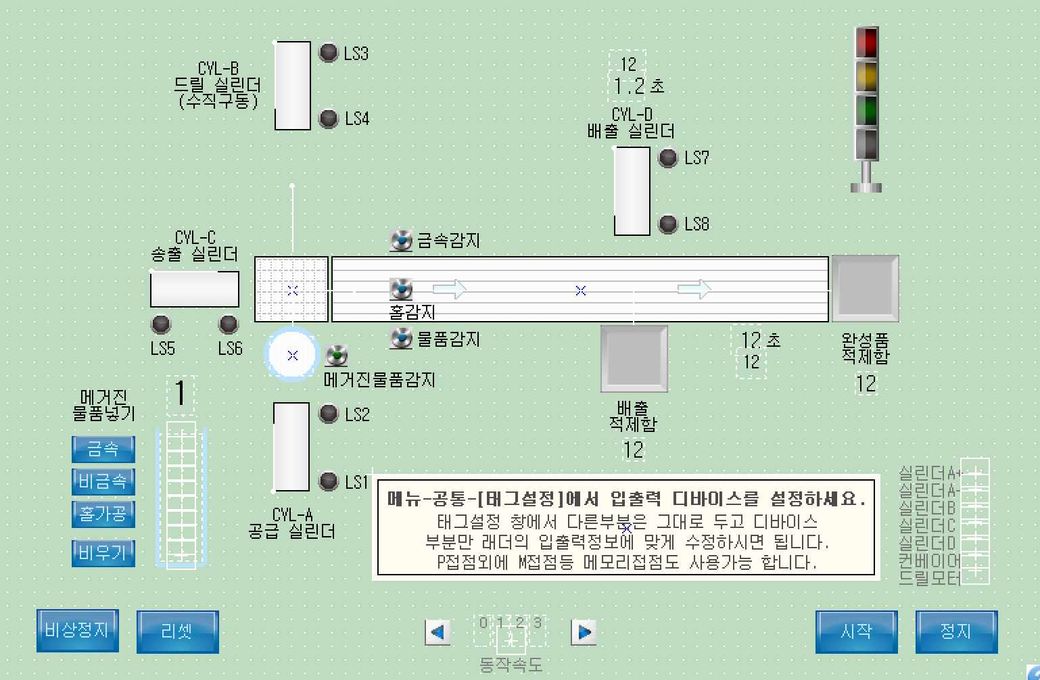

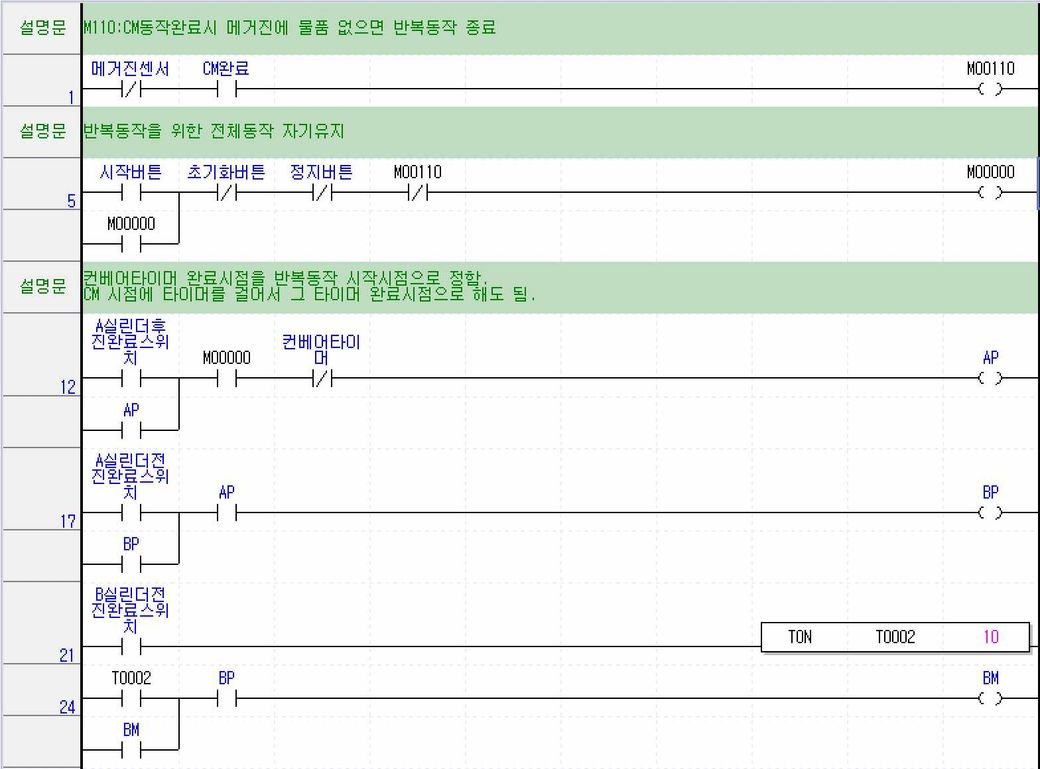

사진의 XP빌더와 XG5000을 토대로 1~6번을 각각 따로 수행해야해요. XP는 건들지말고 XG를 조금만 변형해서 하라는데

도움 주실 수 있을까요 ㅠㅠ

1. 경광등 적색, 황색, 녹색, 백색의 순서로 1초 간격 동작 프로그램

2. 시작버튼→ 적색, 정지버튼→ 황색, 리셋버튼→ 녹색, 비상정지버튼→ 백색, 매거 진에 투입제품이 비었을 시 백색램프 점멸 동작하는 프로그램(리셋(초기화)버튼의 스크립트에 조건이 있어서 녹색버튼이 정확히 동작하지 않을 수 있음.)

3. 비금속 배출 수량과 금속 배출 수량을 합산하는 프로그램을 작성하여 XP 빌더에 표현 하시오.

4. 실린더 3개(A,B,C)의 연속 동작 프로그램(물품 투입감지, 가공(드릴) 포함) → 시작버튼을 누를 때만 동작

5. 컨베이어 동작 프로그램(컨베이어 동작 시 황색 램프 동작)

6. 금속물체 감지 센서만 사용하여 실린더 D 동작 프로그램 (4번&5번과 연동)

•
•
•
•
•

Answer 1

안녕하세요. 고한석 전문가입니다.

PLC 과제는 XPBuilder(HMI)는 그대로 두고 XG5000에서 래더 로직만 조금씩 수정해 각각의 기능을 따로 구현하면 됩니다. 1번은 타이머(TMR)를 이용해 적→황→녹→백색을 1초 간격으로 순차 점등하도록 만들면 되고, 2번은 각 버튼 입력을 각각의 램프 출력 코일에 직접 연결하되 비었을 때는 인터벌 타이머로 백색 점멸을 구현하면 됩니다. 3번은 금속/비금속 센서 신호가 들어올 때마다 각각 카운터(CTR)를 증가시키고, HMI에서 두 값을 합산해 표시하도록 합니다. 4번은 시작 버튼 입력을 조건으로 하고 A→B→C→가공 순서로 상호 인터록된 타이머/접점을 사용하여 연속 동작을 구성하면 됩니다. 5번과 6번은 컨베이어 ON 시 황색램프 ON, 금속 감지 시 실린더 D 작동하도록 센서 + 출력 코일 조건을 추가해 서로 연동시키면 됩니다.

Answer 2

안녕하세요. 조일현 전문가입니다.

자세하게 답변하기에는 너무 많은 내용이 있어 요약 해드립니다.

1. 1초 타이머를 4개 연속으로 시퀸스로 만들고 타이머 완료 시점마다 해당 색깔 램프를 켜고끕니다.

2.해당 색깔 출력 래더에 접점을 추가하고 물품 감지 센서와 1초 펄스를 백색등 출력에 병렬로 추가 연결합니다.

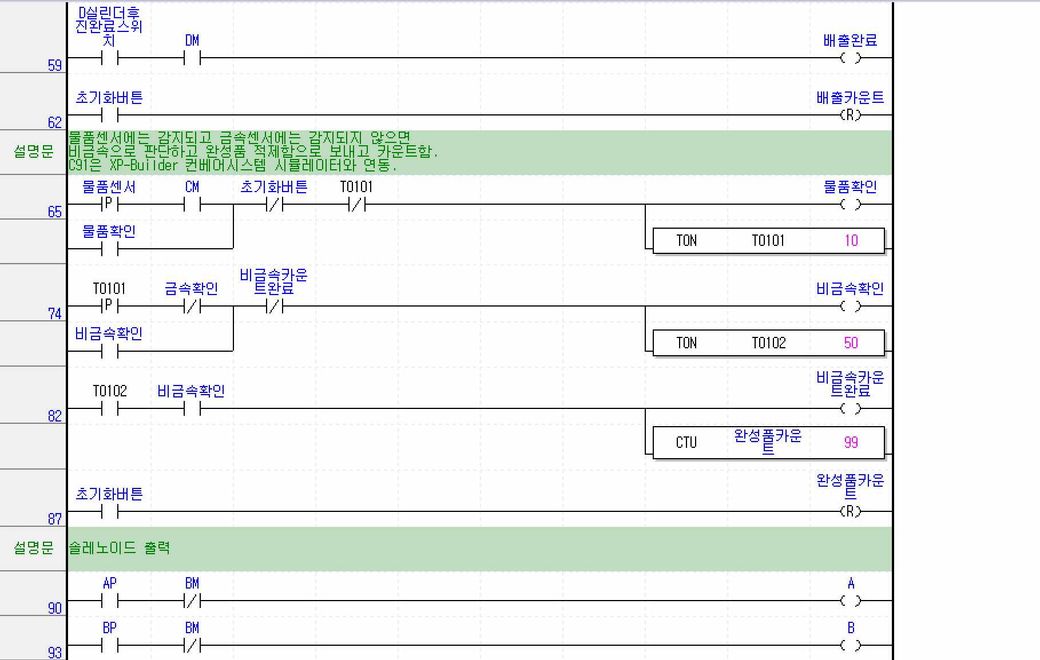

3.금속 배출 완료 신호와 비금속 카운터 완료 신호를 OR 연결하고 하나의 펄스를 만들며 입력 받은 새로운 카운터 C0를 추가 합니다.

4. 기존 프로그램 자체가 이미 시작버튼이 활성화 되었을때 시작되어 있어서 추가 수정이 없이 시작버튼으로 온오프가 가능해 보입니다.

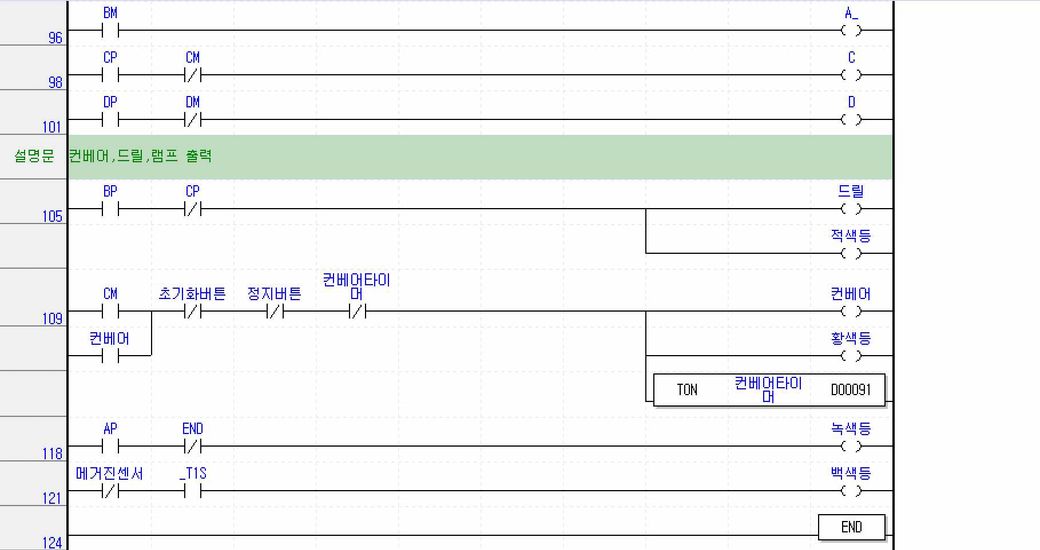

5. 기존 컨베이어 코일 출력을 찾아 접점을 황색등 출력에 병렬로 추가 합니다.

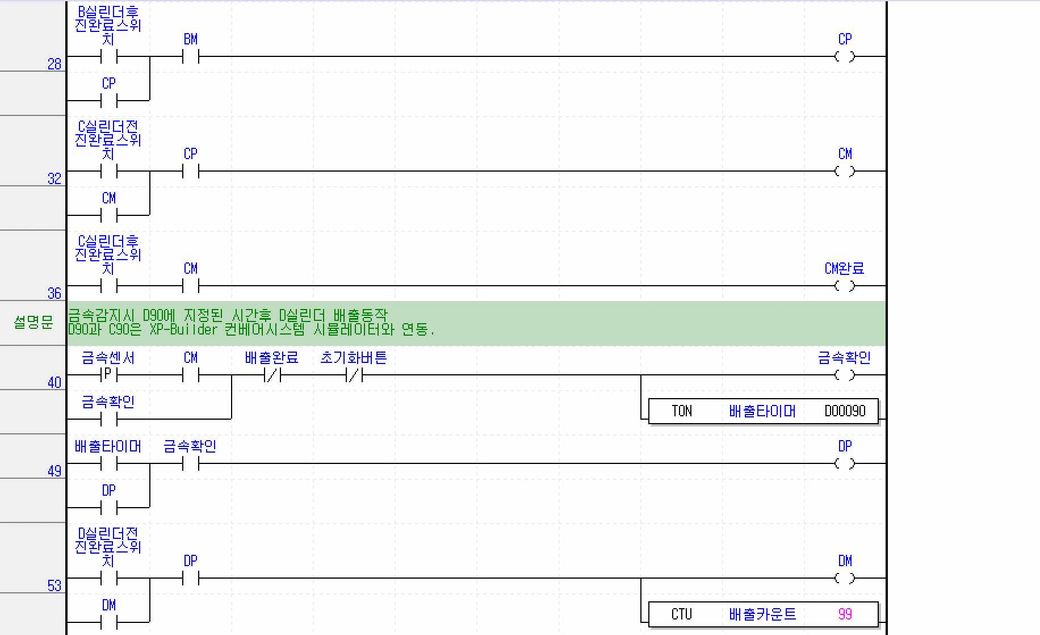

6. rung40 금속 코일 중 컨베이어 동작 신호 접점과 금속센서 접점을 and 조건으로 묶습니다.

Answer 3

안녕하세요. 서종현 전문가입니다.

XP빌더는 건드리지 않고 XG5000에서 변경하는 6가지 요구사항에 대해 간단히 방향을 제시해드리겠습니다.

• 경광등 순차 점등(적→황→녹→백, 1초간격)
  XG5000타이머(TON) 1초 간격 설정후, 내부비트 순차 ON·OFF 루푸를 만들어 신호를 경광등 출력에 연결하세요

• 버튼별 램프 제어 및 매거진 물품 없을시 백색 램프 점멸
  각 버튼 입력을 램프로 매핑(적-시작,황-정지,녹-리셋,백-비상정지). 매거진 센서 없을때에는 타이머로 백색램프를 깜빡이도록 조건 추가.리셋 스트립트와 충돌 가능성은 입력 상태 및 조건문 조절로 해결.

• 금속/비금속 배출 수량 합산
  금속과 비금속 출력을 카운터(CU)로 각각 계산후 합산 변수에 더하고, 결과를 XP빌더 변수에 연결하세요

• 실린더 A,B,C 연속 동장
  시작 버튼 On시, LS1~LS6 센서신호를 기준으로 각 실린더 CYL-A,B,C 순차 실린더 명령어 출력 동작 구현.

• 컨베이어 구동시 황색 램프 점등
  컨베이어 모터 동작 신호에 연동해 황색등 ON/OFF로직 작성 .

• 금속 감지시 실린더D동작
  금속 감지 센서 입력(CM)활성화 CYL-D 출력 동작, 4,5번과 연계해 동작 조건 구성

이방향으로 XG5000프로그램 내 래더 요소와 타이머, 카운터, 출력비트 등을 수정하시면 되며, XP빌더 변수 및 장치 주소는 건드리지 않고 입력 조건 중심으로 작업하세요
