납땜판에 점퍼용 단선으로 납땜해도 되나요?
https://www.devicemart.co.kr/goods/view?no=1153807

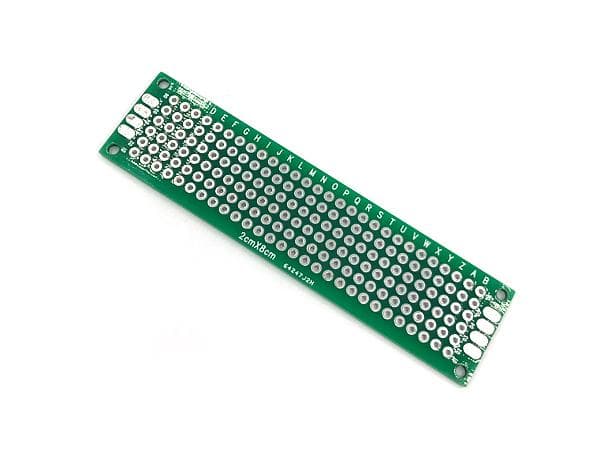

안녕하세요 납땜해보고 싶은데 이런 빈 공판에 아무 선이나 연결해봐도 되나요?
안된다면 단선이 아니라 꼭 여러 구리선이 있는 점퍼선 같은걸 사용해야하나요??
그리고 납땜 완료 후에 pcb 판을 그냥 바닥에 놓고 동작해도 되는지. 가동시킬 때 문제가 생기지 않는지 궁금합니다.
용도는 브레드보드 대신 중간에 회로 선들 정리하려고 쓰려고 합니다!
안녕하세요. 조일현 전문가입니다.
납땜판에 점퍼를 연결할 때 단선을 사용해도 무방합니다.
하지만 선이 자주 움직임을 줘야 한다면 점퍼선을 사용하는 것이 좋습니다.
납땜 후에는 바닥이 놓는 것은 좋지 않습니다.
납땜 부위가 바닥에 닿으면 합선 문제를 발생시킬 수 있으며, 바닥에 발생할 정전기로 하여금
부품이 손상될 수 있습니다. 바닥에 놓아야 한다면 절연 패드나 스펀지를 깔아 두셔야 합니다.
케이스가 있다면 케이스에 보관 하시는게 좋습니다.
1명 평가안녕하세요. 서종현 전문가입니다.
납땜판에 점퍼용 단선으로 납땜하는 것은 가능합니다. 그러나 몇가지 유의사항이있습니다.
선의 굵기 : 단선이 너무 가늘면 전류를 견디지 못해 과열되거나 손상될수있으므로, 필요한 전류 용량에 맞는 굵기의 선을 사용하는것이 좋습니다.
연결 방식 : 비어있는 공판에 아무 선이나 연결하는것은 가능하지만, 회로의 설계나 기능에 맞게 연결해야 합니다. 잘못된 연결은 회로 손상을 초래할수있습니다.
점퍼선 사용 : 여러 구리선이있는 점퍼선을 사용하면 유연성과 연결의 안정성이 높아지므로, 가능하면 점퍼선을 사용하는것이 좋습니다.
PCB보관 : 납땜 완료후 PCB를 바닥에 놓고 동작하는것은 가능하지만, 접촉부위가 손상되지 않도록 조심해야 합니다. 또한,외부의 먼지나 이물질이 회로에 영향을 미치지 않도록 주의해야 합니다.
1명 평가안녕하세요. 김민규 전문가입니다.
연습용으로 사용되지만 실제로는 사용되는 PCB 판과 동일하긴 합니다. 하지만 크기 등이 연습용에 적합한 사이즈라서 실생활에 접목하기 어려웠을 뿐이죠.
