송전탑의 애자는 어떤 역할을 하는 것인가요?

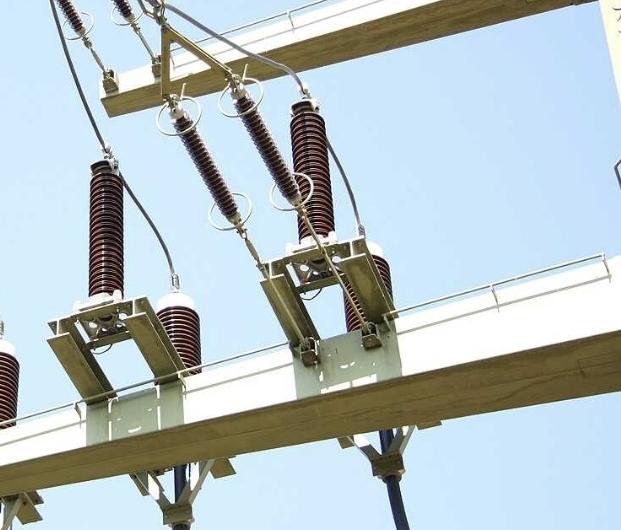

사진과 같은 송전탑의 애자는 전기를 보내는 과정에서 어떤 역할을 하나요? 고무로 만든 스프링 같아 보이기도 하는데 전기선이 움직일 때 끊어지지 않도록 하는 것인가요?
안녕하세요. 박준희 전문가입니다.
송전탑의 애자는 전기를 보내는 과정에서 송전선로와 송전탑의 절연 즉 완전차단시켜주는 기능을 하는거죠.
고전압으로 송전탑에 영향을 줄수 있기 때문이죠.
감사합니다.
송전탑이나 전신주에 쓰이는 애자는 전선과 지지물 등의 절연을 위해서 사용됩니다.
이 애자 주변에 오염물질이 축적되어 있으면 송전시 효율이 저하됩니다.
안녕하세요. 유순혁 전문가입니다.
송전탑의 애자는 고압 전기가 송전탑 구조물로 누설되는 것을 방지하는 절연체 역할을 합니다.
또한 전선의 무게와 긴장을 지탱하며 외부 충격으로부터 전선을 보호해 끊어지지 않도록 돕습니다.
애자는 보통 도자기, 유리, 고분자 재료로 만들어져서 높은 전압에서도 절연 성능을 유지할 수 있습니다.
스프링처럼 보이는 구조는 전선의 유동성을 허용하며 강풍과 같은 외부 환경에 유연하게 대처하도록 설계되었습니다~!
안녕하세요. 설효훈 전문가입니다. 송전탑의 애자는 보통 절연체로 사용된다고 합니다. 고압의 전류가 땅이나 금속으로 흐르지 않도록 차단해주는 역할을 하고 전선도 지지해주는 역할을 한다고 합니다.
안녕하세요.
애자라고 하는 것은 송전탑에서 아주 중요한 역할을 합니다. 전선을 안전하게 지지하면서도 전류가 송전탑 구조물로 흐르지 않도록 막아주는 절연체 역할을 합니다. 전력이 효율적이고 안전하게 전달할 수 있도록 돕는 역할을 하게 됩니다.
감사합니다.
안녕하세요. 박재화 전문가입니다.
송전탑의 애자는 전선을 지지하면서도 전류가 송전탑 구조물로 흘러가는 것을 막아주는 절연체 역할을 하는 것입니다. 고전압 전력이 안전하게 전달되도록 하고, 안정성과 효율을 유지하기 위한 부품으로 볼 수 있습니다.
안녕하세요. 구본민 박사입니다.
송전탑의 애자는 송전선에서 매우 중요한 역할을 수행하는 장치로, 단순히 전기선의 움직임을 흡수하거나 끊어지지 않도록 하는 것이 아니라, 전기 절연과 기계적 지지라는 두가지 핵심 기능을 수행합니다.
1. 애자의 주요 역할
(1) 전기 절연 (Electrical Insulation)
절연 역할이 가장 중요한 기능입니다.
송전선은 높은 전압(수백 kV)을 전송하므로 송전선과 송전탑(금속 구조물)이 직접 접촉하면 누전이나 단락(합선)이 발생할 수 있습니다.
애자는 송전선과 송전탑 사이에 장착되어, 전기가 송전탑으로 흐르지 않도록 절연합니다.
애자 재료는 주로 도자기, 강화 유리, 폴리머(합성수지)와 같은 전기를 잘 통하지 않는 물질로 만들어집니다.
(2) 기계적 지지 (Mechanical Support)
송전선을 물리적으로 고정하고 안정적으로 지탱합니다.
송전선은 바람, 중력, 진동, 온도 변화에 의해 흔들리거나 늘어날 수 있습니다.
애자는 송전선의 무게와 외부 환경으로 인한 힘을 견디며, 송전선이 안전하게 유지되도록 도와줍니다.
애자의 형태(길게 연결된 디스크 형태)는 높은 기계적 장력을 분산시키기 위해 설계되었습니다.
2. 애자의 형태와 작동 원리
애자는 상황에 따라 다양한 형태로 제작됩니다:
핀 애자 (Pin Insulator): 송전탑에 고정되며 낮은 전압(배전선)에서 주로 사용.
현수 애자 (Suspension Insulator): 디스크 모양의 애자를 여러 개 연결해 사용하며, 고압 송전선에서 주로 사용.
높은 전압을 절연하기 위해 애자를 여러 개 겹쳐 사용합니다. 애자 하나당 약 10~15kV를 절연할 수 있어, 500kV의 송전선에는 50개 이상의 애자가 필요합니다.
주상 애자 (Post Insulator): 전선 지지 및 절연 역할을 동시에 수행하며, 주로 배전선에서 사용.
3. 애자의 재질
애자는 고전압과 외부 환경(바람, 비, 눈, 오염)에 견디기 위해 특수한 재질로 제작됩니다:
도자기: 초기부터 사용된 전통적인 재질로, 열과 전기 절연성이 뛰어납니다.
강화 유리: 높은 기계적 강도와 절연성을 제공하며, 깨질 경우 파편이 작게 나뉘어 안전성이 높습니다.
폴리머(합성수지): 최근 많이 사용되며, 가볍고 내구성이 강하며 오염 저항성이 뛰어납니다.
4. 애자의 기타 역할
외부 환경으로부터 보호:
비, 눈, 먼지, 염분 등이 애자 표면에 쌓이면 절연 성능이 저하될 수 있습니다. 이를 방지하기 위해 애자는 매끄러운 곡면과 방수 디자인으로 제작됩니다.
스프링 역할은 부차적:
애자의 구조가 전선의 움직임(바람, 온도 변화로 인한 팽창/수축)을 흡수하고 안정적으로 유지하는 데 도움을 줍니다. 하지만 이것은 주요 기능이라기보다는 기계적 지지의 부수적인 결과입니다.
정리해보면, 송전탑의 애자는 전기 절연과 기계적 지지를 주된 목적으로 설계된 장치입니다. 단순히 전선의 움직을 흡수하는 스프링 같은 역할이 아니라, 송전선과 송전탑 사이에 전류가 흐르지 않도록 차단하며, 동시에 송전선을 안정적으로 고정하는 중요한 역할을 합니다. 이를 통해 고압 전력 송전이 안전하고 효율적으로 이루어질 수 있습니다.
안녕하세요. 강세훈 전문가입니다.
사진 속에서의 애자는 송전탑에서 전류를 전달하고 전선을 지지하면서 전기의 절연 역할을 합니다.
고압 전기가 송전탑 구조물로 흐르지 않도록 절연해주고 전선을 안정적으로 고정해서 전력 손실과 사고를 방지해줍니다. 감사합니다.
안녕하세요. 김재훈 전문가입니다.
송전탑의 애자는 전선을 지지하면서도 전기가 송전탑 구조물로 누설되지 않도록 절연 역할을 하는 장치입니다. 고압 전류가 흐르는 송전선은 지면이나 송전탑과 직접 접촉하면 전기 누설이나 단락 사고가 발생할 수 있습니다. 애자는 송전선과 송전탑 구조물 사이에 설치되어 전기를 절연하며 동시에 기계적으로 전선을 안정적으로 지지하는 역할을 합니다. 재질은 주로 도자기 강화 유리 또는 복합 재료로 만들어지며 고압 환경에서도 전기적·기계적 특성을 유지하도록 설계됩니다. 이를 통해 송전망의 안정성과 안전성을 보장합니다.
안녕하세요. 박형진 전문가입니다.
애자는 절연체의 일종으로 케이블과 송전탑 사이에 있어 송전탑으로 전력이 누설되지 않게 만드는 역할을 합니다.
애자는 케이블을 단단히 고정시키고 습기나 염분 등 오염물로 부터 보호되어 전력 전송에 도움이 됩니다.
참고 부탁드려요~
